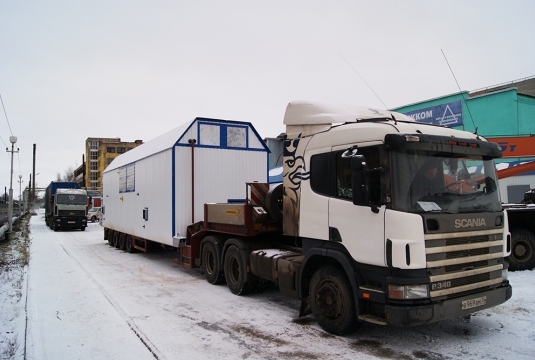

ГлавнаяОбъекты → Отопление жилого посёлка
Назначение:отопление жилого посёлка
Место отгрузки:г. Новосибирск
Дата отгрузки:Ноябрь 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

0,7 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

труба стальная самонесущая высота 10 м, H = 10 м

Паспорт котельной

Прилагается, 1 экз

Дополнительно

Дизельгенератор открытого исполнения с комплектом АКБ

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

  • Каркас – рама из холоднокатных прокатных профилей
  • Несущие элементы из стальных конструкций выполнены с огнезащитой
  • Утеплитель – негорючая минеральная вата
  • Наружные и внутренние поверхности кровельных и стеновых панелей выполнены с полимерным покрытием.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 35» 350 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Реагентная установка

1

4

Насос сетевого контура отопления, G= 25 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Насос котлового контура отопления, G= 25 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Теплообменник отопления

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Линия подачи дизельного топлива:

  • расходная емкость V=0,78м3
  • насос подачи топлива
  • комплект арматуры

1 компл.

9

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

10

Модуль погодного регулирования

1

Оборудование подачи и сжигания топлива

11

Газовая горелка P60 M-.MD.S.RU.A.0.40, CIB UNIGAS, мощность 160-800 кВт, Италия.

1

12

Комбинированная горелка газ/диз.  HP60 MG.PR.S.RU.A.0.40, CIB UNIGAS, мощность 170-880 кВт, Италия.

1

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1 компл.

Автономный источник электроснабжения

17

Дизельгенератор открытого исполнения ПСМ-АД.40С с комплектом АКБ

1

Отопление и вентиляция

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

24

Коммерческий счетчик учета газа, корректор по t и Р

1

25

Учет тепловой энергии

1

26

Учет электроэнергии

1

27

Учет исходной воды

1







28

Дымовая труба стальная. Н=10 м., с утеплением

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1
