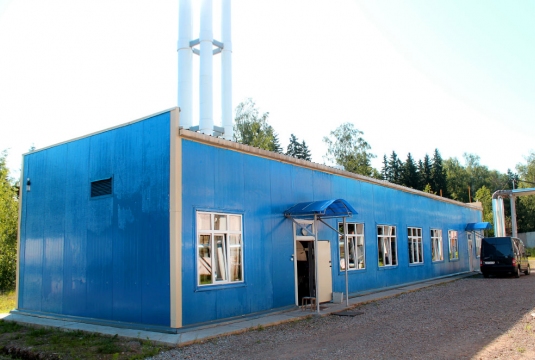

Отопление и горячее водоснабжение жилого посёлка

Назначение: отопление и ГВС посёлка
Место отгрузки: Московская область
Дата отгрузки: Июль 2011

Характеристики

Количество блоков

здание из металлоконструкций с ограждениями из сендвич-панелей

Мощность / Производительность:

8,3 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х3х3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

2,4 МВт

Дымовая труба

труба стальная самонесущая высотой 31 м , 4 ствола, H = 31 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 100мм..

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами, толщина изоляции 100мм.

Для обслуживания и демонтажа котлов предусмотрен монтажный проем в ограждающей конструкции здания.

Габаритные размеры здания предварительно ДхШхВ(м): 9х3х3,5

9

Тепломеханическое оборудование

2

Котел «Турботерм» ТТ-3150 мощность 3150 кВт водогрейный, производство Россия.

2

3

Котел «Турботерм» ТТ-2000 мощность 2000 кВт водогрейный, производство Россия.

1

Комплектация котла

3.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

3

3.2

Кабель горелки 1-й ступени 8,0м

3

3.3

Кабель горелки 2-й ступени 8,0м

3

3.4

Кронштейн для крепления сист. упр-я.

3

3.5

Пульт управления котлом

3

4

Насос сетевой Wilo 100/190-30/2,Q = 179 м3/ч., H =44,6м.в.ст., Германия

3

5

Насос котловой ТТ-3150 Wilo 125/220-7,5/4,Q = 169 м3/ч., H =12,5м.в.ст., Германия

2

6

Насос котловой ТТ-2000 Wilo 100/220-5,5/4,Q = 121 м3/ч., H =12,2м.в.ст., Германия

1

7

Насос греющего контура теплообменника ГВС Wilo BL 80/170-3/4,Q = 90 м3/ч., H =8м.в.ст., Германия

2

8

Насос системы ГВС Wilo BL 40/210-11/4,Q = 30 м3/ч., H =50м.в.ст., Германия

3

9

Насос повысительный Wilo TOP-S50/15-3,Q = 6 м3/ч., H =15м.в.ст., Германия

2

10

Теплообменник пластинчатый системы ГВС, Q=2,4МВт

2

11

Клапан регулирующий Ду150

1

12

Клапан регулирующий Ду250

1

13

Расширительный мембранный бак V=100л.

1

14

Автоматизированная водоподготовительная установка

1

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Оборудование подачи и сжигания топлива

16

Горелка комбинированная с принадлежностями фирмы CIB UNIGAS, Италия

2

17

Горелка комбинированная с принадлежностями фирмы CIB UNIGAS, Италия

1

18

Газовая линия (клапан термозапорный, электромагнитный клапан, арматура).

1 компл.

19

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Редуцирование газа

20

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

Основное оборудование ГРП:

  • фильтры и запорная арматура;
  • предохранительный запорный клапан ПЗК;
  • регулятор давления газа;
  • контрольно-измерительные приборы (КИП).

1

21

Линия подачи резервного топлива

1 компл.

Электрооборудование и электроснабжение

22

Силовой щит ВРУ с АВР и главной шиной заземления

1

23

Светильники освещения со встроенным блоком аккумуляторных батарей блоком переключения питания

1 компл.

Отопление и вентиляция

24

Калорифер

4

25

Вентилятор вытяжной ВО3.15

3

Автоматизация

26

Щит управления с элементами автоматики и управления с системой визуализации

1

27

Автоматика регулирования расхода и температуры теплоносителя

1 компл.

28

Контроль.

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

29

Модуль погодозависимой автоматики

1 компл.

30

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

31

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

32

Учет отпускаемого тепла на отопление и ГВС

1 компл.

33

Поагрегатный учет газа

3 компл.

34

Комплекс коммерческого учета газа

1

35

Узел учета исходной воды

1

36

Узел учета электроэнергии

1

37

Трубопроводы, теплоизоляция, крепления

1 компл.

38

Дымовая труба четырехствольная теплоизолированная, H=31м., самонесущая без растяжек.

1

39

Комплект проектной документации на котельную

1 компл.

40

Комплект сопроводительной документации

1 компл.

Заказчик

Министерство обороны Российской Федерации (Минобороны России) — федеральный орган исполнительной власти (федеральное министерство), проводящий военную политику и осуществляющий государственное управление в области обороны РФ.
