ГлавнаяОбъекты → Отопление торгово-выставочного комплекса

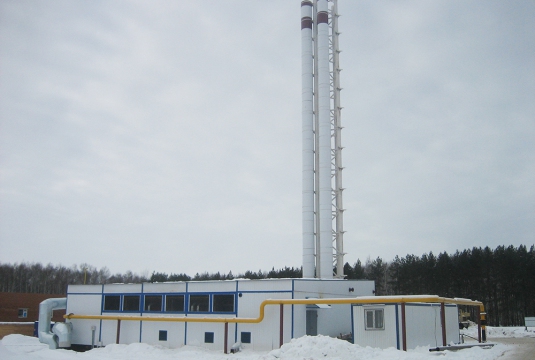

Отопление торгово-выставочного комплекса

Назначение:отопление торгово-выставочного комплекса
Место отгрузки:г. Казань
Дата отгрузки:Ноябрь 2012

Характеристики

Количество блоков

5

Мощность / Производительность:

22,68 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х17х4,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

ферменная высотой 30 м с 3-я теплоизолированными газоходами, Н= 30 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1-Я ОЧЕРЕДЬ СТРОИТЕЛЬСТВА 22,68 МВт

1

Здание котельной, модульного типа, состоит из 5-ти блок-модулей максимальной заводской готовности, предварительные размеры здания в сборе (Д*Ш*В), мм: 12 000*17 000*4 200/4 500

1

Тепломеханическая часть

2

Котел стальной водогрейный Euroterm 7/115, «WOLFENERGYSOLUTION». Тешгопроизводительность - 7,56 МВт. Максимальная температура - 115°С

3

3

Насос сетевой циркуляционный, G = 380 м3/час, Н = 30-35 м.в.ст., Wilo/Grundfoss

3(1 резер)

4

Насос рециркуляционный, G = 50 м7час, Н ~ 20-22 м.в.ст., Wilo/Grundfoss

3

5

Бак запаса исходной (подпиточной) воды, теплоизолированный, с обогревом, V= 10 м

1

6

Насос подпиточной воды, G = 12 м3/час, Н = 30-32 м.в.ст., Wilo/Grundfoss

2(1 резерв)

7

Водоподготовительная установка для подготовки подпиточной воды Тип, марка и состав оборудования определяются после получения химического анализа исходной воды

1

комплект

8

Комплект запорной арматуры (обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

9

Трубопроводы, теплоизоляция, крепления

1

Оборудование подачи и сжигания топлива

10

Горелка комбинированная для котла 7,56 МВт HR1025 MG.MD.S.RU.A.8.80, CIBUNIGAS, Италия Требуемое давление газа на входе в котельную - не менее 190 мбар и не более 500 мбар

Модуляционный режим работы горелки обеспечивается общим контроллером котельной.

3

11

Газовая линия: клапан термозапорный, клапан отсечной электромагнитный, газопровод внутренний, свечи продувочные, арматура

1

комплект

12

Линия подачи дизельного топлива внутри котельной (трубопроводы подачи, отсечной быстродействующий клапан, арматура, трубопроводы)

1

комплект

Отопление и вентиляция

13

Система приточно-вытяжной вентиляции, отопления котельной (вытяжные вентиляторы, калориферы, арматура, трубопроводы)

1

Заказчик

Технополис «Новая Тура» - это соединение бизнеса, производства и образования.

Это торгово-выставочная площадка с огромными торговыми павильонами, комфортными для арендаторов, продавцов, розничных и оптовых покупателей; с научными зонами – для тех, кто только выстраивает свое дело; с образовательным и жилым секторами.
