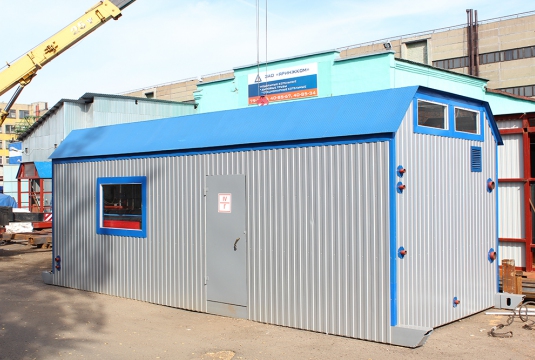

Отопление и горячее водоснабжение административных помещений

Назначение:отопление и ГВС
Место отгрузки:г. Брянск
Дата отгрузки:Сентябрь 2012

Характеристики

Количество блоков

1

Мощность / Производительность:

0,24 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8,5х3,4х3,3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,2 МВт

Дымовая труба

стальная самонесущая высотой 15 м, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 62» 620 кВт, «ICI CALDAE», Италия

2



Комплектация котла





Погружная гильза R3/4"x 100мм

2



Кабель горелки 1-й ступени 8,0м

2



Кабель горелки 2-й ступени 8,0м

2



Пульт управления котлом

2



Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, G = 43 м'7ч., Н=32м.в.ст., Германия/Дания (WILO/Grundfoss)

9

5

Насос ГВС, G =3 м~7ч., Н=32м.в.ст., Германия/Дания ( WILO/Grundfoss)

2

6

Теплообменник ГВС

1

7

Комплект арматуры ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Газовая горелка P60.M.PR.S.RU.A.1.40, CIB UNIGAS, мощность 160-800 кВт, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по СН4 и СО, «Sietron», Италия

1 компл.

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14

Водяной калорифер

1

15

Вентилятор вытяжной

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет тепловой энергии на отопление и ГВС

1 компл.

21

Учет электроэнергии

1

22

Учет исходной воды

1 компл.

23

Труба дымовая стальная самонесущая, Н=15м.

1

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Пакет рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

Компания «Энергосберегающие Технологии»  -  торгово-сервисная компания, которая специализируется на системах отопления, водоснабжения, канализации, обслуживании этих  систем, а также на проектировании инженерных систем и электронагревательного оборудования.
