ГлавнаяОбъекты → Котельная для прогрева нефтяной скважины

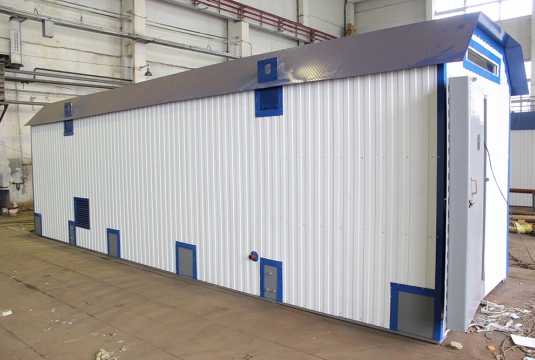

Котельная для прогрева нефтяной скважины

Назначение:прогрев нефтяной скважины
Место отгрузки:Западная Сибирь
Дата отгрузки:Июль 2012

Характеристики

Количество блоков

1

Производительность:

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х3х3 м

Топливо основное

дизельное топливо / керосин

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная труба самонесущая высотой 6 м, Н= 6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 50» 500 кВт, «1С1 CALDAIE», Италия

2



Комплектация котла





Погружная гильза R3/4"x 100мм

2



Кабель горелки 1-й ступени 8,0м

2



Кабель горелки 2-й ступени 8,0м

2



Пульт управления котлом

2



Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой Wilo/Gmndfoss, Q= 35 мЗ/ч., Н=35м.в.ст., Германия/Дания

2

5

Автоматика подпитки

1 компл.

6

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

7

Линия подачи дизельного топлива:

  • расходная емкость V=0,78m3
  • насос подачи топлива
  • комплект арматуры

1 компл.

Дизельное оборудование

8

Горелка дизельная P60.AB.TL, ECOFLAM, Италия.

2

9

Сигнализаторы загазованности RGD по СО

1 компл.

Электрооборудование

10

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция

11

Водяной калорифер

1

12

Вентилятор вытяжной ВОЗ. 15

1

Приборы КИПиА

13

Распределительный щит управления с элементами автоматики и управления

1

14

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

15

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

16

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

17

Учет электроэнергии

1

18

Учет исходной воды

1







19

Дымовая труба стальная. Н=6 м. Диаметр трубы определить проектом.

1

20

Трубопроводы, теплоизоляция, крепления

1 компл.

21

Комплект рабочей документации на котельную

1 компл.

22

Паспорт

1

23

Сертификат соответствия оборудования требованиям  ГОСТ

1

24

Разрешение на промышленное применение Ростехнадзора РФ

1
