ГлавнаяОбъекты → Отопление и горячее водоснабжение зоопарка

Отопление и горячее водоснабжение зоопарка

Назначение:отопление и горячее водоснабжение
Место отгрузки:г. Москва
Дата отгрузки:Февраль 2012

Характеристики

Количество блоков

1

Производительность:

0,45 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х3,3х3,3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,15 МВт

Дымовая труба

стальная труба на оттяжках высотой 8 м, Н= 8 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

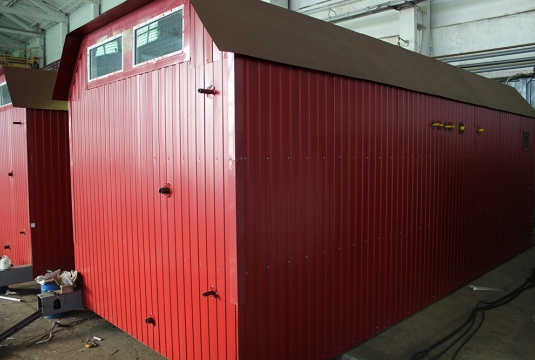

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 20» 200 кВт,  «ICI CALDAIE», Италия

1



3

Стальной водогрейный котел «REX 25» 250 кВт,  «ICI CALDAIE», Италия

1



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка Na - катионирование

1

5

Насос сетевой, Q= 16 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Насос контура ГВС, Q= 1 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Теплообменник ГВС кожухотрубный

1

8

Комплект арматуры ГВС

1 компл.

9

Автоматика подпитки

1 компл.

10

Расширительный мембранный бак Reflex

1

11

Бак запаса исходной воды V=5м3

1

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

13

Горелка газовая  NG280 M-.АВ.S.RU.A.0.40, CIB UNIGAS, мощность 65-300 кВт, Италия.

2

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

16

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

24

Комплекс коммерческого учета газа

1

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба стальная, одноствольная Н=8 м. на растяжках

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1
