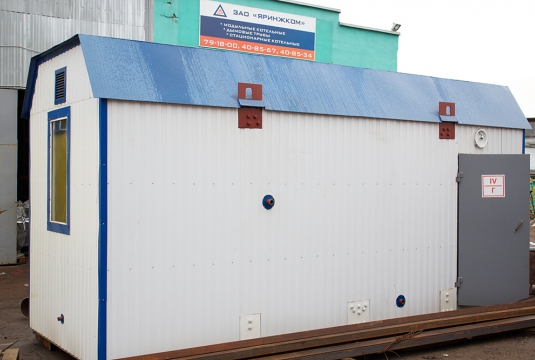

Отопление и горячее водоснабжение жилого дома

Назначение:отопление и горячее водоснабжение жилого дома
Место отгрузки:Владимирская область
Дата отгрузки:Октябрь 2012

Характеристики

Количество блоков

1

Производительность:

0,36 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6,5х2,5х3,5 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,12 МВт

Дымовая труба

стальная самонесущая высотой 5 м, Н= 5 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Теплогенератор газовый ТГ-120 (120 кВт) в комплекте с атмосферной горелкой, Россия

3



3

Водоподготовительная установка

1

4

Насос сетевой, Q= 16 м3/ч., H=30 м.в.ст., Германия (WILO)

2 (1 осн.; 1 рез.)

5

Насос контура ГВС, Q= 3 м3/ч., H=30 м.в.ст., Германия (WILO)

2 (1 осн.; 1 рез.)

6

Теплообменник контура ГВС пластинчатый (Q=170 кВт)

2 (1 осн.; 1 рез.)

7

Комплект арматуры ГВС

1компл.

8

Расширительный мембранный бак (150 л.)

2

9

Насос подпиточный, Q= 6 м3/ч., H=35 м.в.ст., Германия (WILO)

2 (1 осн.; 1 рез.)

10

Бак запаса подпиточной воды

1

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

12

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан, фильтр газовый.

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование, насосная установка пожаротушения «Grundfos»

1 компл.

Узлы учета

22

Комплекс учета газа (счетчик газа RVG 40, корректор СПГ 761, принтер)

1 компл.

23

Учет тепловой энергии

1

24

Учет подпиточной воды (в системе водоподготовки)

1

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба стальная. Н=5 м (расположение внутри котельной)

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1

Заказчик

Основные виды деятельности  ООО "СервисСтройМонтаж": строительство зданий и сооружений, предоставление услуг в области растениеводства, подготовка строительного участка. Предприятие зарегистрировано в 2009 году во Владимирской области (Ковровский район, поселок Мелехово).
