ГлавнаяОбъекты → Отопление, ГВС и выработка пара для производства комбикормов

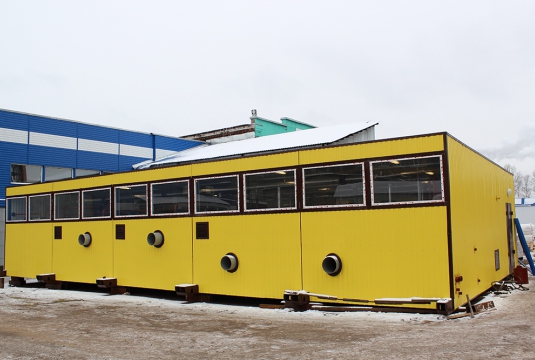

Отопление, ГВС и выработка пара для производства комбикормов

Назначение: Отопление, горячее водоснабжение и подача пара на производство
Место отгрузки: республика Татарстан
Дата отгрузки: Ноябрь 2012

Характеристики

Количество блоков

5

Мощность / Производительность:

2 МВт, 5 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х17х3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0,2 МВт

Дымовая труба

ферменная труба высотой 21 м с 2-я газоходами, Н= 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

4

2

Блок-модуль операторская

1

Паровая часть

3

Котел паровой АХ 1500 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 2500  кг/час, рабочее давление до 15 бар,  мощностью 1703 кВт, температура 170 °С
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1   манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

2

4

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

5

Датчик аварийного верхнего уровня

2

6

Деаэратор

1

7

Водоподготовительная установка (для паровых котлов) «АКВАФЛОУ SF 175-77SET»

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

Водогрейная часть

8

Стальной водогрейный котел REX 100 (1020 кВт), рабочая температура 95 °С, ICI CALDAIE, Италия

2

9

Насос сетевой, Q= 71 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

10

Насос контура ГВС, Q= 3 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

11

Теплообменник контура ГВС

2

12

Комплект арматуры ГВС

1 компл.

13

Водоподготовительная установка «АКВАФЛОУ DС SP606»

1

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Газовое оборудование

15

Горелка комбинированная газ/диз. для парового котла НP91 MG-.MD.S.RU.A.1.50, CIB UNIGAS, мощность 480-2670 кВт, Италия.

2

16

Комбинированная горелка газ/диз. для водогрейного котла  HP72 MG.PR.S.RU.A.1.50, CIB UNIGAS, мощность 330-1550 кВт, Италия.

2

17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан, газовый фильтр

1 компл.

18

Линия подачи дизельного топлива:

  • расходная емкость V=0,78м3;
  • топливные фильтры;
  • насос подачи топлива;
  • комплект арматуры.

1 компл.

19

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

20

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

21

Водяной калорифер

3

22

Вентилятор вытяжной

2

Электрооборудование

23

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

24

Распределительный щит управления с элементами автоматики и управления

1

25

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1

26

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1компл.

27

Система автоматизированного пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

28

Комплекс коммерческого учета газа

1

29

Учет пара

1

30

Учет эл.энергии

1

31

Учет исходной воды

1







32

Трубопроводы, теплоизоляция, крепления

1

33

Дымовая труба ферменного типа (2 индивидуальных теплоизолированных газохода для паровых и водогрейных котлов), H=21 м.

1

34

Комплект рабочей документации на котельную

Состав:

  1. Архитектурно-строительная часть;
  2. Тепломеханика;
  3. Газоснабжение внутреннее;
  4. КИП и А;
  5. Электроснабжение и освещение;
  6. Пожарная безопасность;
  7. Отопление и вентиляция;
  8. Водоснабжение и канализация;
  9. Топливоснабжение;
  10. Общая пояснительная записка.

1

35

Паспорт

1

Заказчик

Сеть «Магнит» - ведущая розничная сеть по торговле продуктами питания в России.

Магазины «Магнит» расположены в 1 868 населенных пунктах Российской Федерации. На 31 декабря 2013 года сеть компании включала 8 093 торговых единиц, из них: 7 200 магазинов формата «у дома», 161 гипермаркет и 686 магазинов «Магнит Косметик».

Котельная от «Яринжком» (мощность 9,9 МВт) будет подавать тело и горячую воду в новый распределительный центр ЗАО «Тандер», который расположен в Ярославле.
