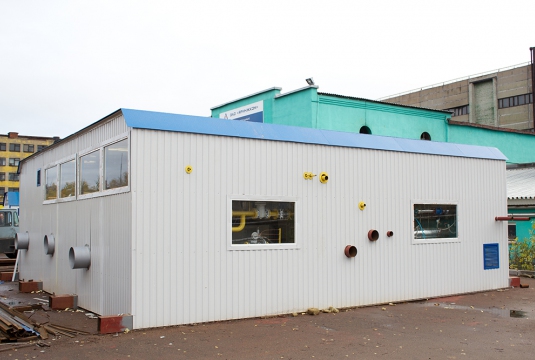

Отопление и ГВС административных и производственных зданий

Назначение:отопление и ГВС административных и производственных зданий
Место отгрузки:г. Пришня
Дата отгрузки:Октябрь 2012

Характеристики

Количество блоков

3

Производительность:

5,02 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х9х3,4

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,5 МВт

Дымовая труба

ферменная высотой 14 м с 2-я теплоизолированными газоходами, Н= 14 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты блока ДхШхВ(м):9х3х3,4

3

Тепломеханическое оборудование

2

Стальной водогрейный котел «SuperRAC 1860» 1890 кВт, «IVAR», Италия

2

3

Стальной водогрейный котел «SuperRAC 1220» 1240 кВт, «IVAR», Италия

1

Комплектация котла

Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

4

Водоподготовительная установка умягчения непрерывного действия Производительность водоподготовки определить расчетом

1

5

Насос котлового контура, Grundfos, Дания.

2

6

Насос сетевого контура, Grundfos, Дания.

2

7

Теплообменник отопления пластинчатый, Россия. Производительность теплообменника 4 МВт

2

(1резерв)

8

Насосциркуляционный ГВС, Grundfos, Дания.

2

9

Теплообменник ГВС пластинчатый, Россия. Производительность теплообменника 1 МВт

2

(1резерв)

10

Комплект арматуры ГВС

1 компл.

11

Бак подпиточной воды с автоматикой подпитки, V=1м3.

1

12

Насос подпиточный, Grundfos, Дания.

2

13

Модуль регулирования расхода греющей среды

1 компл.

14

Расширительный мембранный бак котлового контура Reflex, Германия.

2

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления),

1 компл.

Оборудование подачи и сжигания топлива

16

Горелка газовая GAS P 190/М+R. D2”- FS 50, «FBR», Италия

2

17

Горелка газовая GAS P 150/М+R. D2”- FS 50, «FBR», Италия.

1

18

Газовая линия: термозапорный клапан,отсечнойэлектромагнитный клапан

1 компл.

19

Сигнализаторы загазованности RGD по CH4 иCO, «Sietron», Италия

1 компл.

Линия редуцирования газа

20

ГРУ с двумя линиями редуцирования (основная + резервная).

1

Электрооборудование

21

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

22

Водяной калорифер

2

23

Вентилятор вытяжной

1

Приборы КИПиА

24

Распределительный щит управления с элементами автоматики и управления

1

25

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

26

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

27

Комплекс коммерческого учета газа

1

28

Учет тепловой энергии

1

29

Поагрегатный учет расхода газа

3

30

Учет электроэнергии

1

31

Учетподпиточной воды

1

32

Дымовая труба H=14м., тип и диаметр определить проектом

1

33

Трубопроводы, теплоизоляция, крепления

1 компл.

34

Пакет рабочей документации на котельную

1 компл.

35

Паспорт

1
