ГлавнаяОбъекты → Отопление и ГВС производственных помещений

Отопление и ГВС производственных помещений

Назначение:отопление и ГВС производства
Место отгрузки:Московская область
Дата отгрузки:Ноябрь 2012

Характеристики

Количество блоков

2

Производительность:

1,26 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8.5х5х3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

1,2 МВт

Дымовая труба

ферменная самонесущая высотой 12 м с 2-я теплоизолированными газоходами, Н= 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

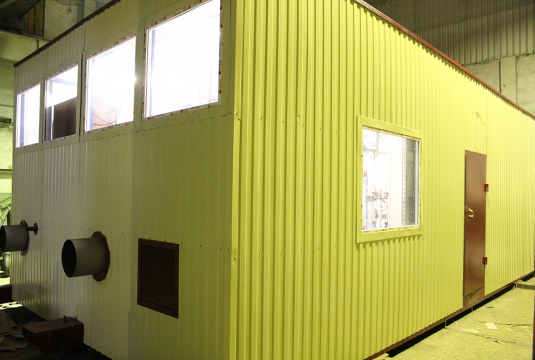

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей с толщиной изоляции 100 мм.; габариты котельной не более (ДхШхВ): 9х6х3)

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «ELL 630» 630 кВт,  «Unical», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос котлового контура отопления и вентиляции, Q= 44 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос сетевой контура отопления, Q= 17 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый Q=150 кВт «Ридан»

2

7

Насос сетевой контура вентиляции, Q= 35 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Теплообменник контура вентиляции пластинчатый Q=400 кВт «Ридан»

2

9

Насос контура ГВС, Q= 1 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник контура ГВС пластинчатый Q= 35 кВт «Ридан»

2

11

Бак запаса ГВС V=1,5 м3

1

12

Комплект арматуры ГВС

1компл.

13

Расширительный мембранный бак

2

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

15

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

16

Комбинированная горелка газ/диз. «K 5/2 TL», FBR, Италия.

2

17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

18

Линия подачи дизельного топлива:

  • расходная емкость V=0,78м3;
  • насос подачи топлива;
  • топливные фильтры;
  • комплект арматуры.

1компл.

19

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

20

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

21

Водяной калорифер

1

22

Вентилятор вытяжной

1

Приборы КИПиА

23

Распределительный щит управления с элементами автоматики и управления

1

24

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

25

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством кабельной линии

1компл.

26

Система пожаротушения, пожарно-охранная сигнализация и пожарное оборудование

1компл.

Узлы учета

27

Учет электроэнергии

1

28

Учет исходной воды

1







29

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (нерж./нерж.), Н=12 м.

1

30

Трубопроводы, теплоизоляция, крепления

1компл.

31

Пакет рабочей документации на котельную

1компл.

32

Паспорт

1

Заказчик

Рекламно-производственная компания «ЛазерСтиль» создана в 1996 году.

РПК «ЛазерСтиль» работает в сфере производства наружной рекламы, фасадных и интерьерных вывесок,  а также производства серийных и эксклюзивных P.O.S.-материалов

«ЛазерСтиль» входит в число крупнейших рекламно-производственных компаний в Москве.
