ГлавнаяОбъекты → Отопление, водоснабжение и подача пара на технологические нужды

Отопление, водоснабжение и подача пара на технологические нужды

Назначение: отопление, водоснабжение и подача пара
Место отгрузки: г. Барнаул
Дата отгрузки: Январь 2012

Характеристики

Количество блоков

1

Мощность / Производительность:

800 кВт / 500 кВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3,5х3

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0,3 МВт

Дымовая труба

Стальная самонесущая высотой 20, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

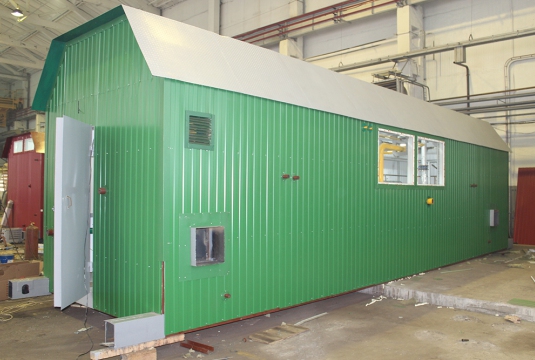

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 75» 750 кВт,  «ICI CALDAIE», Италия

1

3

Стальной водогрейный котел «REX 85» 850 кВт,  «ICI CALDAIE», Италия

1



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка

1

5

Насос сетевой, Q= 56 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Насос ГВС, Q= 1,5 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Теплообменник ГВС

1

8

Комплект арматуры ГВС

1 компл.

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Линия подачи дизельного топлива

1 компл.

Оборудование подачи и сжигания топлива

11

Комбинированная горелка газ/диз.  HP72 MG.PR.S.RU.A.0.50, CIB UNIGAS, мощность 330-1200 кВт, Италия.

2

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

21

Учет электроэнергии

1

22

Учет исходной воды

1







23

Дымовая труба стальная. Н=20 м.

1

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Пакет рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

ООО "Концерн Алтайкоксохимстрой" обеспечивает полный законченный цикл строительного производства от проектирования до сдачи объектов «под ключ». Среди предприятий, входящих в состав Концерна общестроительные и специализированные управления (монтажные, отделочные, сантехнические, электромонтажные, вентиляционные), что позволяет сдавать объекты без привлечения субподрядных организаций.
