ГлавнаяОбъекты → Выработка пара для производства гофрокартона

Выработка пара для производства гофрокартона

Назначение: выработка пара для производства
Место отгрузки: г. Лебедянь
Дата отгрузки: Январь 2012

Характеристики

Количество блоков

4

Мощность / Производительность:

6 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,2х9,3х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

ферменная высотой 20 м с 2-я теплоизолированными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

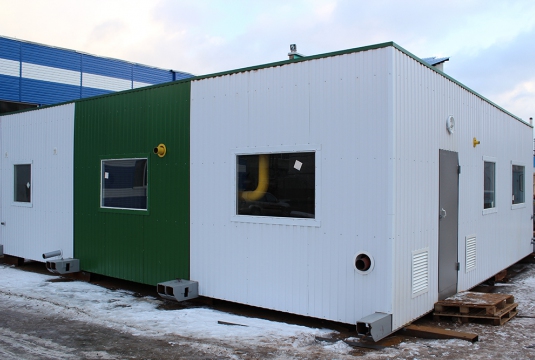

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) для размещения технологического оборудования, операторской

4

Паровая часть

2

Котел паровой АХ  фирма "ICI", Италия, двухходовой, с реверсивной топкой, паропроизводительность 3000  кг/час, мощностью 2060 кВт. , рабочее давление пара  до 18 бар, температура до 200 °С
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1  манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всасе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

2

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

4

Датчик аварийного верхнего уровня

1

5

Экономайзер ECXV

2

6

Водоподготовительная установка (для паровых котлов):

  • фильтр грубой механической очистки;
  • предварительное дозирование окислителя;
  • автоматическая установка фильтрации и обезжелезивания;
  • автоматическая установка умягчения непрерывного действия первой ступени;
  • автоматическая установка умягчения периодического действия второй ступени;
  • установка для коррекционной обработки воды химическими реагентами;

Состав водоподготовки предварительный и уточняется после получения хим. анализа воды

1

7

Бак запаса исходной (подготовленной) воды

1

11

Насос подпиточный, Q= 6 м3/час, Н = 20 м.в.ст., Wilo/Grundfoss

2

12

Линия возврата конденсата

1

13

Комплект запорной арматуры  (обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Оборудование подачи и сжигания топлива

14

Горелка газовая P91 M.-MD.S.RU.A.1.50, CIB UNIGAS, Италия, в комплекте с газовой рампой, реле минимального давления газа, блоком клапанов для паровых котлов

2

15

Газовая линия: клапан термозапорный, клапан отсечной электромагнитный, газопровод внутренний, свечи продувочные, арматура

1 комплект

Редуцирование газа

16

Газорегуляторный узел с двумя линиями редуцирования

1

Отопление и вентиляция

17

Калорифер

3

18

Вентилятор вытяжной

3

Электрическое оборудование

19

Силовой щит ВРУ, два ввода, АВР

1 комплект

КИПиА и управление

20

Распределительный щит автоматики и управления

1 комплект

21

Комплект приборов: датчики давления, температуры, термоманометры, тягонапоромеры, напоромеры и др.

1

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 комплект

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 комплект

Узлы учета

24

Узел учета пара

1

25

Узел учета воды

1

26

Узел учета электроэнергии

1







27

Трубопроводы, теплоизоляция, крепления

1 комплект

28

Дымовая труба, H=20м, ферменного типа, два газохода на одной несущей конструкции, рабочая поверхность – нержавеющая сталь, покровный слой – оцинкованная сталь/листовая сталь, изоляция – минеральная вата 50 мм.

1

29

Проектные работы, комплект документации

1

Заказчик

ООО «Компания «Ассоль» основана в 2000 году. На сегодняшний день в структуру компании входят 2 завода: завод по производству гофрокартона и упаковки из него и завод по производству пластиковых изделий методом литья под давлением.
