Отопление производственных помещений

Назначение: отопление производственных помещений
Место отгрузки: Ульяновская область
Дата отгрузки: Ноябрь 2012

Характеристики

Количество блоков

2

Мощность / Производительность:

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

стальная самонесущая высотой 15 м, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями ич сэндвич-панелей). | 8из.= 100мм.

Габаритные размеры блока ДхШхВ (м.): 10x3x3,4 Габаритные размеры котельной ДхШхВ (м.): 10x6x3,4

2

 Тепломеханическое оборудование

2

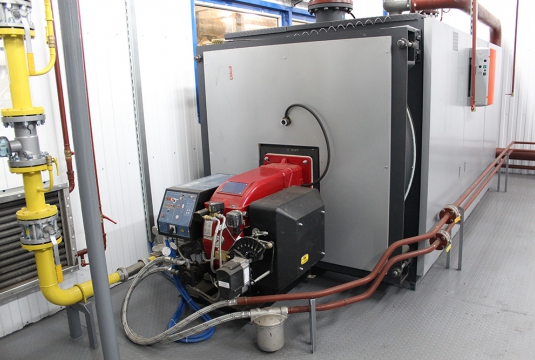

Стальной водогрейный котел «REX300»3000 кВт, «1С1 CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x 100мм

2

Кабель горелки 1 -й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

9

Пульт управления котлом

2

Кронштейн для крепления сист. vnp-я.

2

3



Водоподготовительная установка Ка-катионирования

I

4

Насос сетевого контура. Q= 206 мЗ/ч., Н==32м.в.ст,, Германия/Дания (WILO/Grundfoss)

2

(1 резерв.)

5

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

6

Линия подачи дизельного топлива:

  • расходная емкость д.т. V=0,8 мЗ;
  • насос подачи топлива;
  • комплект арматуры.

1

Оборудование подачи и сжигания топлива

7

Комбинированная горелка HP93A.MG.PR,S.RU,AJ.50, CI В UN1GAS. мощность 550-4100 кВт. Италия.

2

8

Газовая, линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

9

Сигнализаторы загазованности RGD по СН4 и СО, «Sietron», Италия

1 компл.

Электрооборудование

10

Силовой щит ВРУ, приборы автоматики \ \ компл

Отопление и вентиляция котельного зала

11

Водяной калорифер

1

12

Вентилятор вытяжной

1

Приборы КИПиА

13



Распределительный шит управления с элементами автоматики и управления

I

14

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

15

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

16

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

17

Комплекс коммерческого учета газа

1

   18

Поагрегатный учет расхода газа

2

   19

Учет тепла

1 компл

   20

Учет электроэнергии

1

   21

Учет исходной воды

1







   22

Труба дымовая стальная самонесущая, Н=15 м.

1

   23

Трубопроводы, теплоизоляция, крепления

1 компл.

   24

Пакет рабочей документации на котельную

1 компл.

   25

Паспорт

1
