ГлавнаяОбъекты → Отопление офисных и складских помещений

Отопление офисных и складских помещений

Назначение: отопление офисных и складских помещений
Место отгрузки: г. Электросталь
Дата отгрузки: Май 2012

Характеристики

Количество блоков

2

Производительность:

3,2 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,4х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

стальная самонесущая высотой 20 м, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

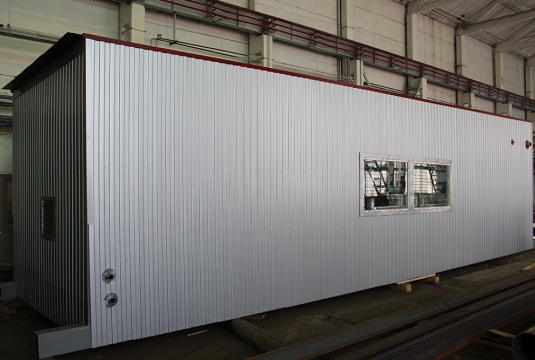

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 160» 1600 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 111 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

6

Комбинированная горелка газ/диз.  HP73A MG.PR.S.RU.A.1.50, CIB UNIGAS, мощность 320-2300 кВт, Италия.

2

7

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

8

Линия подачи дизельного топлива

1 компл.

9

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

10

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

11

Водяной калорифер

1

12

Вентилятор вытяжной

1

Приборы КИПиА

13

Распределительный щит управления с элементами автоматики и управления

1

14

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

15

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

16

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

17

Учет жидкого топлива

1

18

Учет газа

1

19

Учет тепловой энергии

1

20

Учет электроэнергии

1

21

Учет исходной воды

1







22

Дымовая труба стальная. Н=20 м.

1

23

Трубопроводы, теплоизоляция, крепления

1 компл.

24

Пакет рабочей документации на котельную

1 компл.

25

Паспорт

1

Заказчик

ООО «Бета-Гида» - чайная компания, которая занимается фасовкой, оптовыми поставками и розничной торговлей чайной и кофейной продукции.
