ГлавнаяОбъекты → Отопление и горячее водоснабжение

Отопление и горячее водоснабжение

Назначение: Отопление и ГВС зданий института
Место отгрузки: г. Серпухов
Дата отгрузки: Декабрь 2012

Характеристики

Количество блоков

2

Мощность / Производительность:

2,24 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х5х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,3 МВт

Дымовая труба

ферменная высотой 15 м с 2-я теплоизолированными газоходами,  Н = 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

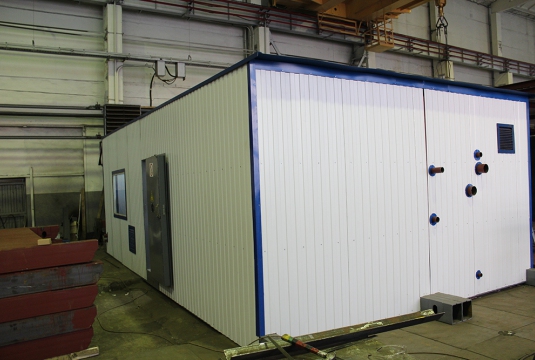

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габаритные размеры котельной ДхШхВ (м.):9х5х3,2

Не более 2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100PV1» 1120 кВт,  «Viessmann», Германия

2





Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос котлового контура, G = 55 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

5

Насос сетевого контура отопления G = 60 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

6

Теплообменник пластинчатый контура отопления теплопроизводительностью 2 Мвт, «Ридан», Россия

2

(1резерв.)

7

Модуль расхода греющей среды

1 компл.

8

Расширительный мембранный бак Reflex, Германия

1

9

Насос контура ГВС, G = 8 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

10

Теплообменник пластинчатый контура отопления теплопроизводительностью 0,5 Мвт, «Ридан», Россия

1

11

Комплект арматуры ГВС

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

13

Газовая горелка  G7/1-D исп. ZO, Weishaupt, Германия.

2

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

16

Газорегуляторный пункт с двумя линиями редуцирования (основная+ резервная)

1

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

24

Комплекс коммерческого учета расхода газа СГЭКВз

1

25

Учет электроэнергии

1

26

Учет исходной воды

1



27

Дымовая труба ферменного типа, два индивидуальных теплоизолированных газохода, рабочая поверхность- нержавеющая сталь, Н=15 м.

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1

Заказчик

ОАО «Научно-исследовательский институт нетканых материа-лов» (ОАО «НИИНМ») является правоприемником основанного в 1963 году Всесоюзного научно-исследовательского института нетканых текстильных материалов Минлегпрома СССР.

Главным направлением деятельности ОАО «НИИНМ» является разработка и производство высокоэффективных промышленных фильтровальных материалов.
