Резервный источник тепла для компрессорной станции

Назначение: резервный источник тепла
Место отгрузки: Московская область
Дата отгрузки: Июнь 2012

Характеристики

Количество блоков

2

Производительность:

3,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х6х3,2 м

Топливо основное

попутный нефтяной газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

ферменная самонесущая высотой 20 м с 2-я теплоизолированными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

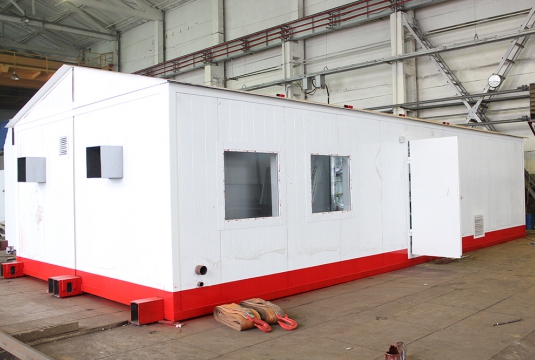

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты блока ДхШхВ(м):9х3х3,2

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» 1700 кВт, «VIESSMANN», Германия

2

Комплектация котла

Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевого контура, Q= 117 м3/ч., H=60 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Насос котлового контура Q= 117 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Теплообменник пластинчатый котлового контура Funke FP., Россия-Германия. Производительность теплообменника 2МВт

2

7

Насос подпиточный Q= 2 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

8

Бак подпиточный

1

9

Модуль регулирования расхода греющей среды

1 компл.

10

Расширительный мембранный бак

1

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления),

1 компл.

12

Грузоподъемные механизмы

1

13

Комплект ЗИП

1 компл.

14

Бороскоп

1

Оборудование подачи и сжигания топлива

15

Газовая горелка P73A.M.PR.S.RU.A.1.50 «Сib Unigas», Италия.

2

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

18

ГРУ с двумя линиями редуцирования (основная + резервная) с комплексом коммерческого учета расхода газа.

1

Электрооборудование

19

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

20

Водяной калорифер

2

21

Вентилятор вытяжной

1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1

23

Система мониторинга с диспетчеризацией

1 компл.

24

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

26

Учет тепловой энергии

1

27

Поагрегатный учет расхода газа

2

28

Учет электроэнергии

1

29

Учет исходной воды

1

30

Дымовая труба со светоограждением

1

31

Трубопроводы, теплоизоляция, крепления

1 компл.

32

Пакет рабочей документации на котельную

1 компл.

33

Паспорт

1

Заказчик

ОАО «ЛУКОЙЛ»  — одна из крупнейших международных вертикально интегрированных нефтегазовых компаний, обеспечивающая 2,1% мировой добычи нефти.

Лидирующие позиции Компании  являются результатом двадцатилетней работы по расширению ресурсной базы благодаря увеличению масштабов деятельности и заключению стратегических сделок. Доказанные запасы углеводородов группы «ЛУКОЙЛ» по состоянию на конец 2013 года составляют 17,4 млрд барр. н. э.

Основная часть деятельности Компании осуществляется на территории четырех федеральных округов РФ – Северо-Западного, Приволжского, Уральского и Южного. Основной ресурсной базой и основным регионом нефтедобычи Компании остается Западная Сибирь.
