Отопление и горячее водоснабжение станции аэрации

Назначение: отопление и ГВС станции аэрации
Место отгрузки: г. Липецк
Дата отгрузки: Август 2012

Характеристики

Количество блоков

1

Производительность:

3,2 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,6 МВт

Дымовая труба

2 шт, стальная самонесущая высотой 10 м, Н= 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

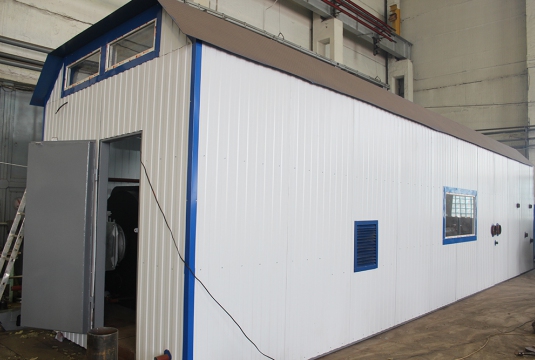

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

не более 2



Тепломеханическое оборудование



2

Стальной водогрейный котел «REX 160» 1600 кВт, «1С1 CALDAIE», Италия

2



Комплектация котла





Погружная гильза R3/4"x100mm

2



Кабель горелки 1-й ступени 8,Ом

2



Кабель горелки 2-й ступени 8,0м

2



Пульт управления котлом

2



Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка (Na-катионирование)

1

4

Насос сетевой, Q= 111 мЗ/ч., Н=62-65 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Насос ГВС, Q= 10 мЗ/ч., Н=40-42 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Теплообменник ГВС

2

7

Комплект арматуры ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Газовая горелка. Р73А M.PR.S.RU.A., CIB UNIGAS, мощность 320-2300 кВт, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по СН4 и СО, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Счетчик газа

1

20

Учет тепловой энергии

1

21

Учет электроэнергии

1

22

Учет исходной воды

1







23

Дымовая труба Н=15 м., ферменного типа с 2-мя индивидуальными газоходами. t

1

Заказчик

В октябре 2007 года по инициативе Администрации города Липецка в ведении Департамента Жилищно-коммунального хозяйства было образовано муниципальное унитарное предприятие «Липецкая станция аэрации» или как его называют коротко – МУП «ЛиСА». В его состав вошли две технологические линии, на которые условно разделен единый комплекс очистных сооружений.
