Отопление и горячее водоснабжение производственных площадей

Назначение: отопление и ГВС производственных площадей
Место отгрузки: г. Брянск
Дата отгрузки: Февраль 2012

Характеристики

Количество блоков

1

Производительность:

1,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,2 МВт

Дымовая труба

стальная самонесущая высотой 20 м, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

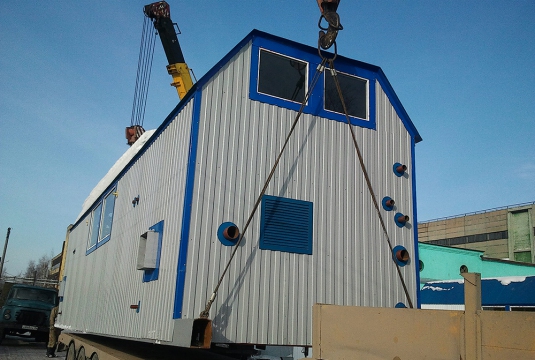

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 75» 750 кВт,  «ICI CALDAIE», Италия

1

3

Стальной водогрейный котел «REX 85» 850 кВт,  «ICI CALDAIE», Италия

1



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка Na-катионирование

1

5

Насос сетевой, Q= 52 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Насос ГВС, Q= 6 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Теплообменник ГВС

1

8

Комплект арматуры ГВС

1 компл.

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Газовая горелка  P65 M.PR.S.RU.A.0.50, CIB UNIGAS, мощность 270-970 кВт, Италия.

1

11

Газовая горелка  P72 M.PR.S.RU.A.0.50, CIB UNIGAS, мощность 300-1200 кВт, Италия.

1

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Комплекс коммерческого учета газа

1 компл.

23

Поагрегатный учет газа

2 компл.

24

Учет тепловой энергии

1 компл.

25

Учет электроэнергии

1 компл.

26

Учет исходной воды

1 компл.

27

Дымовая труба стальная. Н=20 м.

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1
