ГлавнаяОбъекты → Отопление и горячее водоснабжение складских помещений

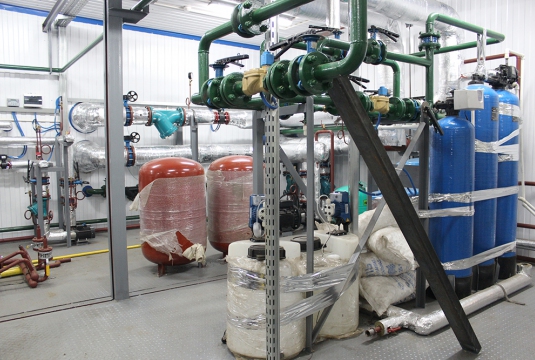

Отопление и горячее водоснабжение складских помещений

Назначение:отопление и ГВС складских помещений
Место отгрузки:г. Орехово-Зуево
Дата отгрузки:Ноябрь 2012

Характеристики

Количество блоков

3

Мощность:

4,85 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х9,6х3,7 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

4,735МВт

Дымовая труба

ферменная самонесущая высотой 21 м с 2-я теплоизолированными газоходами, Н= 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габаритные размеры котельной (ДхШхВ): 9х12х3,2 м. Здание котельной имеет четвертую степень огнестойкости, категория по взрывной, взрывопожарной и пожарной опасности – Г. Класс пожарной опасности С0. Котельная оборудована порошковой системой пожаротушения.

3

Тепломеханическое оборудование

2

Трехходовой жаротрубный водогрейный котел «200-LW» 2300 кВт, «VIESSMANN», Германия

2

3

Водогрейный котел «Vitoplex» 235 кВт, «VIESSMANN», Германия

1

4

Водоподготовительная установка (состав водоподготовки уточняется после получения хим. анализа исходной воды)

1

5

Насосы циркуляционные UPS 40 - 120 F

2

6

Ёмкостной водонагреватель Vitocell 100-V 750 L

2

7

Насосы циркуляционные UPS 32 - 120 F

2

8

Насосы циркуляционные TPE 125 - 70/4

2

9

Бак расширительный DT5 80L

1

10

Бак расширительный N 300L

2

11

Бак расширительный N 50L

1

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

13

Горелка комбинированная газ-дизель с плавным регулированием мощности LMV51- HR93A MG.PR.S.RU.A.8.50.ES, CIB UNIGAS, Италия.

2

14

Горелка комбинированная газ-дизель с плавным регулированием мощности LMV27 - HP30 MG.PR.S.RU.A.1.32.EC, CIB UNIGAS, Италия.

1

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

16

Линия подачи дизельного топлива

1 компл.

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

2

19

Вентилятор вытяжной

1

20

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Автоматизация КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

24

Шкаф устройств частотного регулирования для насосов внешнего контура ГВС

1

25

Шкаф устройств частотного регулирования для насосов внутреннего контура ГВС

1

26

Шкаф устройств частотного регулирования для насосов сетевого контура отопления

1

27

Система пожаротушения порошковая, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

28

Учет тепловой энергии

1

29

Поагрегатный учет газа

3

30

Учет расхода дизельного топлива

2

31

Учет электроэнергии

1

32

Учет исходной воды

1







33

Дымовая труба ферменного типа с 3-мя индивидуальными газоходами Н=21 м.

1

34

Трубопроводы, теплоизоляция, крепления

1 компл.

35

Пакет рабочей документации на котельную

1 компл.

36

Паспорт

1

Заказчик

Renaissance Construction – международная компания, один из лидеров в области проектирования и строительства бизнес-центров, гостиниц, торговых и многофункциональных комплексов, жилых зданий, предприятий тяжелой, легкой, пищевой, перерабатывающей промышленности, объектов энергетики и инфраструктуры.
