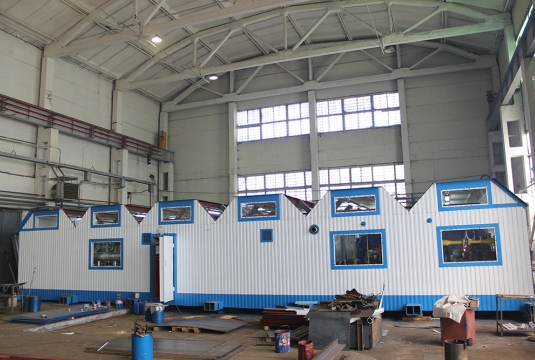

ГлавнаяОбъекты → Теплоснабжение посёлка
Назначение: отопление посёлка
Место отгрузки: г. Новый Уренгой
Дата отгрузки: Август 2012

Характеристики

Количество блоков

6

Мощность:

16,8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х18х3,6 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

ферменная самонесущая высотой 20 м с 4-я теплоизолированными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей с изоляцией 150 мм). Несущие конструкции соответствуют климатическому размещению объекта. Цветовое решение, фирменная маркировка в соответствии с книгой фирменного стиля ООО «Газпром энерго»

6

Тепломеханическое оборудование

2

Стальной водогрейный котел «Термотехник 4200 серия ТТ 100» 4200 кВт, «ЭНТРОРОС», Россия

4





Комплектация котла



Погружная гильза R3/4"x100мм

4

Кабель горелки 1-й ступени 8,0м

4

Кабель горелки 2-й ступени 8,0м

4

Пульт управления котлом

4

Кронштейн для крепления сист. упр-я.

4

3

Водоподготовительная установка внутреннего контура (натрий-катионирование)

1

4

Водоподготовительная установка наружного контура (дозирование комплексонатов)

1

5

Насос сетевого контура отопления, Q= 289 м3/ч., H=40 м.в.ст., рабочая номинальная частота 50 Hz, Германия (WILO)

3 (2 раб. и 1 рез.)

6

Насос котлового контура отопления, Q= 289 м3/ч., H=20 м.в.ст., Германия (WILO)

3 (2 раб. и 1 рез.)

7

Теплообменник контура отопления пластинчатый разборный «Альфа-Лаваль», Q=5000 кВт

4

8

Подпиточный насос, Германия (WILO)

2 (1 раб. и 1 рез.)

9

Циркуляционный насос внутреннего контура

5 (4 раб. и 1 рез.)

10

Бак запаса подпиточной воды V=5,0 м3 (наружного контура) с визуальным контролем уровня воды, антикоррозийным покрытием, теплоизоляцией.

1

11

Бак запаса подпиточной воды для промывки натрий-катионитовых фильтров ( внутреннего контура) с визуальным контролем уровня воды, антикоррозийным покрытием, теплоизоляцией. Объем бака определить проектом.

1

12

Расширительный диафрагменный бак на линии циркуляции внутреннего контура

2

13

Комплект запорной арматуры (дисковые поворотные затворы «НЕМЕН», 3-х ходовой регулирующий клапан во внутреннем контуре, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, стальные фланцы, болты, шпильки, крепления, трехходовые краны «Techno-C»)

1 компл.

14

Автоматический воздухоотводчик на внутренний контур котельной

1 компл.

15

Редукционный клапан «PR226»

1 компл.

16

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

17

Комбинированная горелка газ/диз.  «GKP-400 M-1» с модуляцией,  покотловым регулятором газа «RMG330», «Oilon», Финляндия

4

18

Газовая линия: быстродействующий запорный электромагнитный клапан и термозапорный клапан

1 компл.

19

Линия подачи дизельного топлива с АВР топливных насосов, быстродействующим запорным электромагнитным клапаном на вводе топлива в котельную

1 компл.

20

Линия рециркуляции топлива от горелок в расходные емкости

1 компл.

21

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron» с выводом в помещение на газоанализатор , Италия

1 компл.

Электрооборудование (в соответствии с ГОСТ Р 51330-99)

22

Силовой щит ЩСУ-0,4 кВ, приборы автоматики

1 компл.

23

АВР сетевых, циркуляционных и подпиточных насосов

1 компл.

Отопление котельного зала

24

Агрегат АВО, водяной (основная)

1 компл.

25

Электрический нагреватель (аварийная)

1 компл.

Вентиляция котельного зала

26

Вентилятор вытяжной

1 компл.

Приборы КИПиА

27

Распределительный щит управления с элементами автоматики и управления на основе приборов «ОВЕН» с возможностью обеспечения контроля технологического процесса, регистрации технологических параметров, надежность и безопасность работы технологического оборудования, светозвуковую сигнализацию о состоянии технологического оборудования, контроль возникновения пожара в помещении котельной.

1

28

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

29

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством канала связи (основной и резервной с пропускной способностью 2 Мбит/сек, хDSL)

1 компл.

30

Система пожаротушения, охранно-пожарная сигнализация «НВП Болид» и пожарное оборудование (предусмотрена охранно-пожарная сигнализация основных строений и сооружений в соответствии с НТД, увязка систем автоматического пожаротушения с системами охранно-пожарной сигнализации)

1 компл.

Прочее

31

Приспособление для монтажа ручной тали грузоподъемностью 1,0 тн

1

Узлы учета

32

Комплекс учета расхода тепла, ЭРСВ «Взлет»

1 компл.

33

Комплекс учета расхода воды, ЭРСВ «Взлет»

1 компл.

34

Комплекс учета расхода газа с фильтром, СВГ.М «Сибнефтеавтоматика»

1 компл.

35

Учет электроэнергии «СЭТ-4.ТМ03.М» кл. точности 0,5 с комплексом

1 компл.

36

Комплекс учета газа, СВГ.М «Сибнефтеавтоматика»

1 компл.







37

Дымовая труба утепленная, самонесущая (без оттяжек), с отдельными газоходами для каждого котла, закладной деталью. Цвет: красный. Антикоррозионное покрытие металлических поверхностей. Молниезащита. Н= 20 м.

1

38

Трубопроводы, теплоизоляция, крепления

1 компл.

39

Пакет проектной документации (согласно Постановления Правительства РФ №87) в составе:

  1. Пояснительная записка
  2. Архитектурные решения
  3. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений:

3.1.Система электроснабжения

3.2.Система водоснабжения

3.3.Система водоотведения

3.4.Отопление вентиляция и кондиционирование воздуха, тепловые сети

3.5.Сети связи

3.6.Система газоснабжения

3.7.Технологические решения

  1. Проект организации строительства котельной
  2. Перечень мероприятий по охране окружающей среды
  3. Мероприятия по обеспечению пожарной безопасности

1 компл.

40

Паспорт

1

Заказчик

ЗАО «Регионгазпромэнерго» является дочерним обществом ООО «Газпром энерго» - специализированной энергетической компании ОАО «Газпром».

Основными направлениями деятельности «Регионгазпромэнерго» являются  строительство «под ключ» промышленных объектов, капитальный ремонт, сервисное обслуживание, аварийно-восстановительные работы в электроэнергетике и на объектах тепловодоснабжения.
