ГлавнаяОбъекты → Отопление Дальневосточного федерального университета

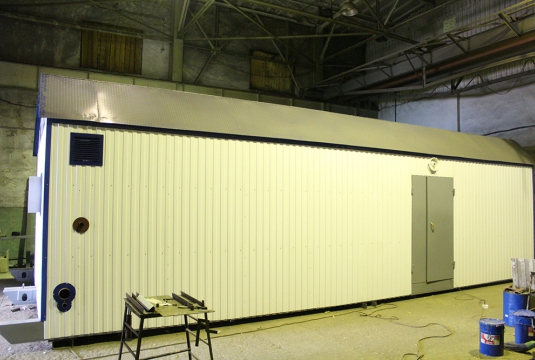

Отопление Дальневосточного федерального университета

Назначение: отопление зданий университета
Место отгрузки: г. Владивосток
Дата отгрузки: Июль 2012

Характеристики

Количество блоков

2

Мощность:

5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х5х3,4 м

Топливо основное

дизельное топливо

Топливо резервное

нет

ГВС

нет

Дымовая труба

ферменная самонесущая высотой 20 м с тремя теплоизолированными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) включая помещение оператора

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Термотехник 2500 серия ТТ 100»2500кВт, «ЭНТРОРОС», Россия

2



Комплектация котла



Погружная гильза R3/4"x100mm

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 108 мЗ/ч., Н=40 м.в.ст,, Германия/Дания (WILO/Grundfoss)

2

5

Комплект запорной арматуры(дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

6

Горелка дизельная PG93G-.PR.S.RU.A., CIBUNIGAS, мощность 550-4100 кВт, Италия.

2

7

Линия подачи дизельного топлива

1 компл.

8

Сигнализаторы загазованно cthRGD по СН4 иСО, «Sietron», Италия

1 компл.

Электрооборудование

9

Силовой щит ВРУ, приборы автоматики

I компл.

Отопление и вентиляция котельного зала

10

Водяной калорифер

1

11

Вентилятор вытяжной

1

Приборы КИПиА

12

Распределительный щит управления с элементами автоматики и управления

1

13

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

14

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

15

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

16

Учет жидкого топлива

1

17

Учет электроэнергии

1

18

Учет исходной воды

1







19

Дымовая труба Н=20 м., ферменного типа с 2-мя индивидуальными газоходами

1

20

Трубопроводы, теплоизоляция, крепления

1 компл.

21

Пакет рабочей документации на котельную

1 компл.

22

Паспорт

1

Заказчик

Дальневосточный федеральный университет – флагман высшего образования на Дальнем Востоке, первый и до сих пор единственный классический университет на огромной территории от Байкала до Тихого океана.

ДВФУ – интеллектуальный центр с кампусной инфраструктурой мирового уровня, инновационным образовательным и исследовательским процессом подготовки высококвалифицированных кадров.

Университет реализует программы общего образования, профессионального образования, дополнительного образования и профессионального обучения.
