Отопление и горячее водоснабжение дома-интерната

Назначение:отопление и ГВС дома-интерната
Место отгрузки:г. Жирновск
Дата отгрузки:Февраль 2013

Характеристики

Количество блоков

2

Мощность:

1,86 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,45 МВт

Дымовая труба

стальная самонесущая, Н= 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

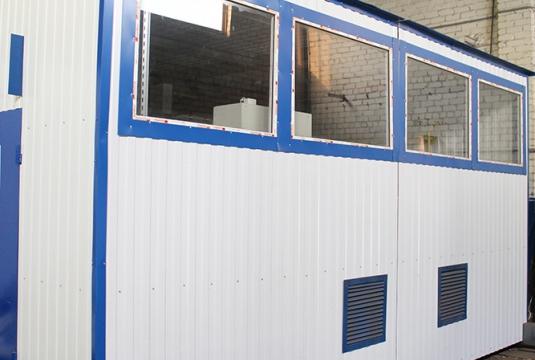

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Размеры здания (котельного зала):

  • Длина 11,5 м.
  • Ширина 6 м.
  • Высота 3,1 м.
  • Высота до низа несущей конструкции 2,5 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» 620 кВт,  «Viessmann», Германия

3 шт.(2-раб.,1-рез.);



Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

3

Автоматическая система дозирования реагентов

1

4

Насос сетевой G=10,0 м3/ч, Н=12м, Германия/Дания (WILO/Grundfoss)

3 шт. (2-раб.,1-рез.);

5

Насос котловой G=13,3 м3/ч, Н=10м, Германия/Дания (WILO/Grundfoss)

2 шт. (1-раб.,1-рез.);

6

Теплообменник контура отопления пластинчатый «Ридан», Q=620 кВт

2

7

Насос подпиточный G=2 м3/ч, Н=2м, Германия/Дания (WILO/Grundfoss)

2 шт. (1-раб.,1-рез.);

8

Насос горячего водоснабжения G=7,0 м3/ч, Н=12м, Германия/Дания (WILO/Grundfoss)

2 шт.

(1-раб.,1-рез.);

9

Теплообменник контура ГВС пластинчатый «Ридан», Q= 0,45 МВт

1

10

Комплект арматуры ГВС

1 компл.

11

Расширительный бак объемом 800 л

2

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

13

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

14

Газовая горелка P60 M.PR.S.RU.A.0.50, CIB UNIGAS, Италия.

3 (1 резерв.)

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

3

20

Вентилятор вытяжной

2

Приборы КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

24

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

25

Учет тепловой энергии на отопление и ГВС

1

26

Комплекс коммерческого учета газа

1

27

Учет электроэнергии

1

28

Учет исходной воды

1







29

Дымовая труба металлическая  с пространственным каркасом, диаметром 270мм, высотой 21м – в количестве 3 стволов.

1

30

Трубопроводы, теплоизоляция, крепления

1 компл.

31

Пакет рабочей документации на котельную

1 компл.

32

Паспорт

1
