ГлавнаяОбъекты → Отопление производственных и складских помещений

Отопление производственных и складских помещений

Назначение: отопление производственных и складских помещений
Место отгрузки: г. Сугрут
Дата отгрузки: Октябрь 2013

Характеристики

Количество блоков

1

Мощность:

1,02 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 8 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

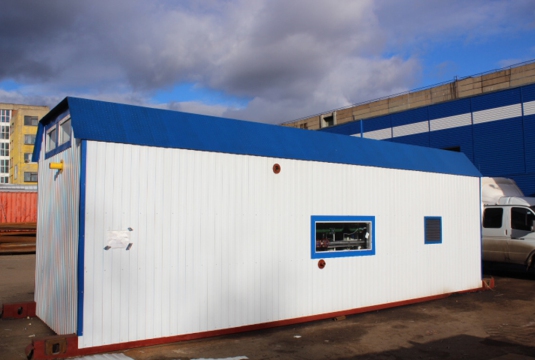

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х3х3,2 м.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «ELL 510» 510 кВт,  «Unical», Италия

2 (1 резерв.)



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 18 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Бак запаса подпиточной воды V=1 м3

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Газовая горелка P60 M.PR.S.RU.A.0.50, CIB UNIGAS, Италия.

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

11

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

12

Водяной калорифер

1

13

Вентилятор вытяжной

1

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1

15

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

17

Пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

18

Поагрегатный учет расхода газа

2

19

Учет электроэнергии

1

20

Учет исходной воды

1

21

Дымовая труба самонесущая, Н=8 м.

2

22

Трубопроводы, теплоизоляция, крепления

1 компл.

23

Пакет рабочей документации на котельную

1 компл.

24

Паспорт

1

Заказчик

ООО «Торговый дом Астафьев» ведёт свою деятельность в сфере оптовой торговли алкогольными и другими напитками, пивом, включая торговлю через агентов.
