ГлавнаяОбъекты → Отопление и горячее водоснабжение детского сада

Отопление и горячее водоснабжение детского сада

Назначение: отопление и горячее водоснабжение детского сада
Место отгрузки: г. Богородск
Дата отгрузки: Август 2013

Характеристики

Количество блоков

1

Мощность:

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3,4х3,4

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,2 МВт

Дымовая труба

Ферменного типа с двумя теплоизолированными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

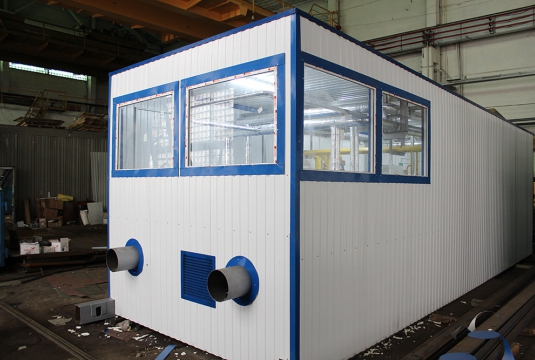

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).



1

Тепломеханическое оборудование

2

Стальной водогрейный котел «SK645» 500 кВт,  «Buderus», Германия

2

3

Водоподготовительная установка

1

4

Насос сетевого контура, Q= 35 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

5

Насос котлового контура, Q= 25 м3/ч., H=15м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

6

Теплообменник пластинчатый контура отопления «Ридан», Россия

2

7

Модуль регулирования расхода греющей среды

1компл.

8

Насос контура ГВС, Q= 3м3/ч., H=35м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

9

Теплообменник пластинчатый контура ГВС «Ридан», Россия

2

10

Комплект арматуры ГВС

1 компл.

11

Линия подпитки

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

13

Газовая горелка P61.M.PR.S.RU.A, CIB UNIGAS, Италия.

2

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа



16

Газорегуляторный пункт с двумя линиями редуцирования (основная+ резервная)

1

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

24

Комплекс коммерческого учета газа

1

25

Поагрегатный учета газа rvg

2

26

Учет отпускаемого тепла на отопление и ГВС

1 компл.

27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Труба дымовая самонесущая, Н=20м.

1

30

Трубопроводы, теплоизоляция, крепления

1 компл.

31

Пакет рабочей документации на котельную

1 компл.

32

Паспорт

1

Заказчик

Новгородская строительная компания «БЗДСМ» ведёт свою деятельность с 2006 года. ООО «БЗДСМ» производит работы по строительству и возведению зданий и сооружений, а также общестроительные работы.
