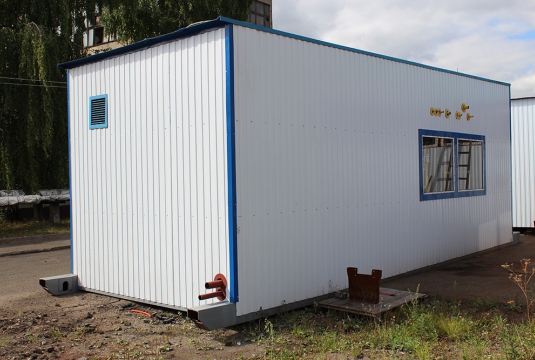

Котельная для отопления производственных помещений

Назначение: отопление производства
Место отгрузки: Ярославская область
Дата отгрузки: Август 2013

Характеристики

Количество блоков

1

Мощность:

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х4х3,5 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX DUAL 100» 1000 кВт,  «ICI CALDAIE», Италия

1





Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевого контура отопления, Q= 35 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос котлового контура отопления, Q= 25 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый «Ридан», Q=1 МВт

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

9

Газовая горелка P60 M.PR.S.RU.A.0.50, CIB UNIGAS, мощность 160-800 кВт, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

12

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14

Водяной калорифер

1

15

Вентилятор вытяжной

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

19

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Комплекс коммерческого учета газа

1

21

Дымовая труба стальная, Н=10 м.

1

22

Трубопроводы, теплоизоляция, крепления

1 компл.

23

Пакет рабочей документации на котельную

1 компл.

24

Паспорт

1
