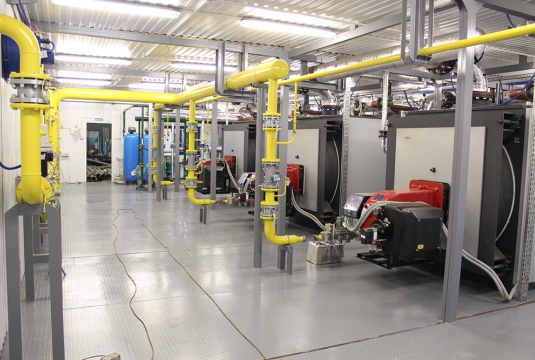

Отопление и горячее водоснабжение

Назначение: отопление и ГВС
Место отгрузки: г. Сергиев-Посад
Дата отгрузки: Январь 2013

Характеристики

Количество блоков

5

Мощность:

16 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

17х10х3,7 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

1 МВт

Дымовая труба

Ферменного типа 4-мя теплоизолированными газоходами, H=20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

5

Тепломеханическое оборудование

2

Стальной водогрейный котел «ELLPREX 4000» 4000 кВт,  «UNICAL», Италия

4



Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

3

Водоподготовительная установка

1

4

Насос сетевого контура, G = 183 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss)

3

(1резер.)

5

Насос подпиточный, G = 4 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резер.)

6

Линия подпитки

1 компл.

7

Теплообменник ГВС, пластинчатый, 1,5 МВт

1

8

Насос контура ГВС, G = 23 м3/ч., H = 35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

9

Модуль регулирования расхода греющей среды (регулирующая арматура, датчики, арматура)

1 комплект

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

11

Газовая горелка.  P515А.M.PR.S.RU.A.1.65, CIB UNIGAS, Италия.

4

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная + резервная)

1

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

4

17

Вентилятор вытяжной

2

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Щит устройств частотного регулирования для сетевых насосов

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM-канала

1 компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

23

Комплекс коммерческого учета газа

1

24

Поагрегатный учет газа

4

25

Учет отпускаемого тепла

1 компл.

26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Дымовая труба самонесущая ферменного типа. Н=20 м. Четыре индивидуальных теплоизолированных газохода, рабочая поверхность - нержавеющая сталь.

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1

Заказчик

ООО «Производственно-монтажная фирма «Промтехоборудование-2000», основанная в 1999 году, является лидером среди предприятий, выполняющих работы по техническому перевооружению объектов газового хозяйства города Москвы и Московской области.

ООО «Промтехоборудование-2000» осуществляет подбор и продажу оборудования с заводов изготовителей.
