Отопление производственных помещений

Назначение:отопление производственных помещений
Место отгрузки:г. Калуга
Дата отгрузки:Ноябрь 2013

Характеристики

Количество блоков

2

Мощность:

5,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Стальная самонесущая с двумя теплоизолированными газоходами, Н= 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

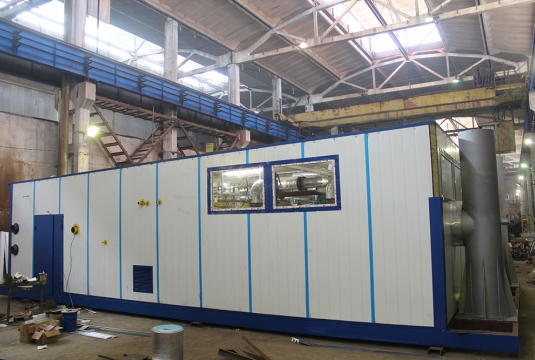

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной ДхШхВ, м: 10,0х6,0х3,4

2

Тепломеханическое оборудование



2

Стальной водогрейный котел «GKS Dynatherm 2500» мощность 2800 кВт,  «Wolf», Россия

2

3

Насос рециркуляции котла, Германия/Дания (WILO/Grundfoss)

2

4

Водоподготовительная установка

1

5

Насос сетевой с функцией частотного регулирования, Q= 132 м3/ч., H = 40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Бак расширительный мембранный Reflex

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Линия подпитки в составе:

  • насос подпиточный (2шт.);
  • емкость подпиточной воды;
  • комплект арматуры;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива



9

Горелка комбинирования газ/дизель  WM – GL 30/2-A, Wieshaupt, Германия

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Линия подачи дизельного топлива с расходной емкостью 0,8 м3

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование



13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала



14

Водяной калорифер

1

15

Вентилятор вытяжной

1

Приборы КИПиА



16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



20

Учет электроэнергии

1

21

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

22

Узел учета тепла на отопление

1

23

Учет исходной воды

1

24

Дымовая труба ферменная с двумя индивидуальными теплоизолированными газоходами, утепление 50мм, рабочая поверхность – нержавеющая сталь, Н= 21 м.

1

25

Трубопроводы, теплоизоляция, крепления

1 компл.

26

Пакет рабочей документации на котельную

1 компл.

27

Паспорт

1

Заказчик

ООО «Веста» - калужская компания по жилищному строительству, строительству административных зданий.
