ГлавнаяОбъекты → Отопление производственных зданий
Назначение:отопление
Место отгрузки:г. Вологда
Дата отгрузки:Август 2013

Характеристики

Количество блоков

3

Мощность:

7 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Стальная самонесущая, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№п/п

Наименование (характеристика)

Кол-во

1

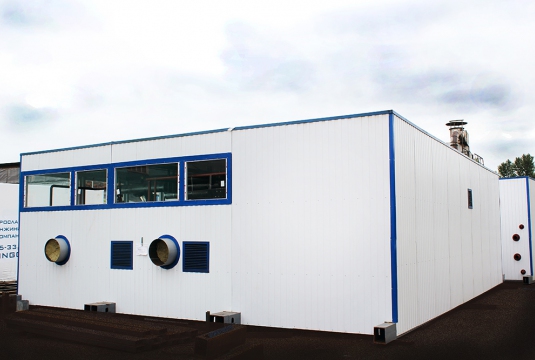

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х9х3,2 м.

3

Тепломеханическое оборудование

2

Стальной водогрейный котел «SuperRac 350» 3500 кВт,  «IVAR», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевого контура отопления, Q= 241 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос котлового контура отопления, Q= 172 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый «Ридан», Q=3,5 МВт

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

9

Газовая горелка R512A M.PR.S.RU.A.8.50, CIB UNIGAS, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

3

14

Вентилятор вытяжной

2

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета

19

Учет тепловой энергии

1

20

Учет электроэнергии

1

21

Учет исходной воды

1

22

Дымовая труба самонесущая, Н=20 м.

1

23

Трубопроводы, теплоизоляция, крепления

1 компл.

24

Пакет рабочей документации на котельную

1 компл.

25

Паспорт

1

Заказчик

ООО «Аспект-В» - работает в сфере производства и распределения пара и горячей воды по Володе и Вологодской области.
