ГлавнаяОбъекты → Отопление и ГВС административных помещений

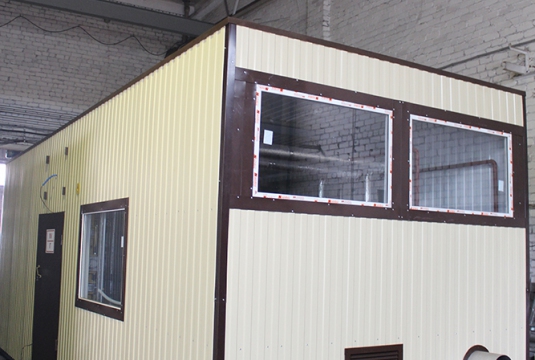

Отопление и ГВС административных помещений

Назначение:отопление и ГВС
Место отгрузки:г. Орёл
Дата отгрузки:Июнь 2013

Характеристики

Количество блоков

1

Мощность:

0,8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8,2х3,4х2,85

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,15 МВт

Дымовая труба

Стальная самонесущая, Н= 14 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

1

Тепломеханическое оборудование

2

Котел стальной REX30, Q=300 кВт, «ICI CALDAIE», Италия

1

3

Котел стальной REX50, Q=500 кВт, «ICI CALDAIE», Италия

1

4

Водоподготовительная установка (ХВО)

1

5

Насос сетевого контура отопления, Q= 28 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос контура ГВС, Q= 2,4 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура ГВС пластинчатый, теплопроизводительность 0,15 МВт, «Ридан», Россия

1



8

Комплект арматуры контура ГВС

1 компл.

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Газовая горелка NG400 М-.PR.М.RU.A.0.32, CIB UNIGAS, Италия

1

11

Газовая горелка Р60 М-.PR.S.RU.A.0.40, CIB UNIGAS, Италия

1

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, охранно-пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

21

Учет тепловой энергии на отопление и ГВС

1 компл.

22

Технологический учет расхода газа

2

21

Учет электроэнергии

1 компл.

22

Учет исходной воды

1 компл.

Дымоудаление

23

Дымовая труба стальная самонесущая, Н = 14 м

1

Прочее

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Пакет рабочей документации на котельную

1 компл.

26

Паспорт котельной, сопроводительная документация

1 компл.

Заказчик

ОАО «ПМК Строитель» ведет строительство зданий и сооружений, выполняет все виды реконструкций, капитального и текущего ремонта, оказывая услуги в сфере поставок строительных материалов.
Предприятие было основано в 1964 году.
