ГлавнаяОбъекты → Отопление и ГВС зданий
Назначение:отопление и ГВС
Место отгрузки:г. Оренбург
Дата отгрузки:Февраль 2013

Характеристики

Количество блоков

5

Мощность:

10,25 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3х3,2м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0,95 МВт

Дымовая труба

ферменного типа с тремя индивидуальными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

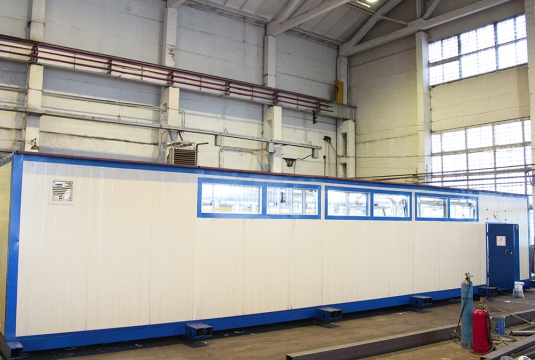

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габариты блока (ДхШхВ): 10х3х3,2 м.

5

Тепломеханическое оборудование

2

Водогрейный котел «Vitoplex 100 PV1» 950 кВт, «Viessmann», Германия

1

3

Водогрейный котел «Vitomax 100-LW М148» 2900 кВт, «Viessmann», Германия

2

4

Водогрейный котел «Vitomax 100-LW М148» 3500 кВт, «Viessmann», Германия

1

5

Водоподготовительная установка

1

6

Насос сетевого контура отопления, Q= 187 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

3 (1 резерв.)

7

Насос котлового контура отопления, Q= 267 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Теплообменник контура отопления пластинчатый «Ридан», Q=4,95 МВт

2

9

Насос контура ГВС, Q= 15 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Насос контура ГВС (летний режим), Q= 24 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

11

Теплообменник контура ГВС пластинчатый «Ридан», Q=475 кВт

2

12

Комплект арматуры ГВС

1 компл.

13

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

14

Бак запаса подпиточной воды

1

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

16

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

17

Газовая горелка P72 M.PR.S.RU.A.0.50, CIB UNIGAS, Италия.

1

18

Газовая горелка P93А M.PR.S.RU.A.1.65, CIB UNIGAS, Италия.

2

19

Газовая горелка P512A M.PR.S.RU.A.1.65, CIB UNIGAS, Италия.

1

20

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

21

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

22

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

23

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

24

Водяной калорифер

10

25

Вентилятор вытяжной

5

Приборы КИПиА

26

Распределительный щит управления с элементами автоматики и управления

1

27

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

28

Устройство «плавного пуска» для насосов

1 компл.

29

Диспетчеризация котельной с передачей сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

30

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

31

Комплекс коммерческого учета газа

1

32

Поагрегатный учет расхода газа

4

33

Учет электроэнергии

1

34

Учет исходной воды

1

35

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами, Н=20 м.

1

36

Трубопроводы, теплоизоляция, крепления

1 компл.

37

Пакет рабочей документации на котельную

1 компл.

38

Паспорт

1

Заказчик

Авиакомпания ORENAIR (ОАО «Оренбургские авиалинии») - правопреемник Оренбургского объединенного авиаотряда. Авиакомпания ведет свою историю с 1932 года и является одним из старейших авиапредприятий в России.

Основные виды деятельности компании — перевозка пассажиров, багажа и грузов на международных и российских авиалиниях регулярными и чартерными рейсами, обслуживание собственных и транзитных воздушных судов.
