ГлавнаяОбъекты → Отопление и ГВС производственных площадей

Отопление и ГВС производственных площадей

Назначение:отопление и ГВС
Место отгрузки:г. Ярцево
Дата отгрузки:Апрель 2013

Характеристики

Количество блоков

2

Мощность:

4,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3,4х3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0, 5 МВт

Дымовая труба

ферменного типа с двумя индивидуальными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

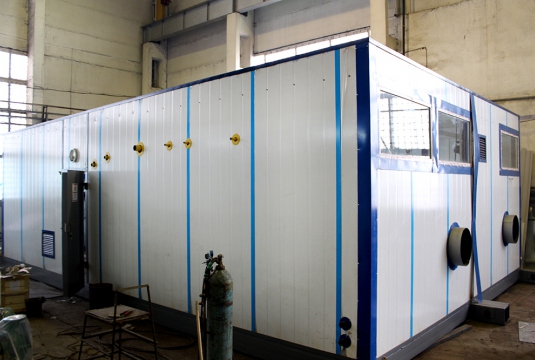

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

Тепломеханическое оборудование

Стальной водогрейный жаротрубный котел

ELLPREX 2200 (2200 кВт) КПД не менее 91%, двухходовая камера сгорания, рабочее давление 6 атм.,tвых.=115ºC (Италия)

2

Комплектация котла

Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

Водоподготовительная установка

1

Насос сетевой WILO, G= 151 м3/ч., H=50м.в.ст.

2

Насос ГВС WILO, G= 8 м3/ч., H=32м.в.ст.

2

Теплообменник ГВС

1

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Газовое оборудование

Горелка комбинированная, топливо газ/дизель HP92A.MG.PR.S.RU.A.1.50, CIB UNIGAS, Италия.

2

Газовая линия: (предохранительно-сбросной клапан, электромагнитный клапан, газовый фильтр).

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO

1

Линия подачи резервного топлива

1 компл.

Линия редуцирования газа

Газорегуляторное устройство с двумя линиями редуцирования

1

Электрооборудование

Силовой щит ВРУ

1 компл.

Отопление и вентиляция

Водяной калорифер

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Комплекс коммерческого учета газа

1

Учет электроэнергии

1

Теплоучет

1 компл.

Счетчик холодной воды

1

Трубопроводы, теплоизоляция, крепления

1 компл.

Дымовая труба, H=20м. Диаметр трубы определить расчетом.

1

Комплект проектной документации

1 компл.

Заказчик

Закрытое акционерное общество «Ярцевская технологическая компания АМО ЗИЛ» основано при участии «Самарской технологической компании» и акционерного московского общества «ЗИЛ».

Предприятие специализируется на выпуске запасных частей для легковых и грузовых автомобилей: поршневых колец, поршневых пальцев, направляющих втулок клапанов и является одним из крупнейших поставщиков этой продукции на российский рынок и в страны СНГ.
