Выработка пара на технологические нужды

Тип объекта:Паровая котельная
Назначение:выработка пара
Место отгрузки:(г. Омск)
Дата отгрузки:Ноябрь 2013

Характеристики

Количество блоков

3

Производительность:

2 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

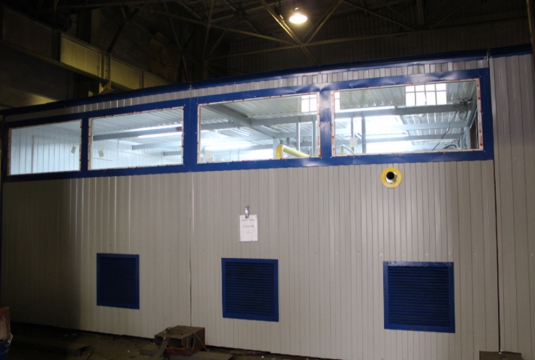

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Габариты котельной (ДхШхВ): 10х9х3,2 м.

3

Паровая часть

2

Котел паровой SIXEN 1000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 1000 кг/час, рабочее давление до 12 бар, мощностью 681 кВт, температура пара до 191 оС.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

2 (1 резерв.)

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

4

Датчик аварийного верхнего уровня

2

5

Деаэратор

1

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка газовая P71 M.MD.S.RU.A.8.40 «CIBUNIGAS», Италия.

2

10

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Отопление и вентиляция котельного зала

12

Вентилятор

2

13

Электроконвектор

1

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

17

Диспетчеризация котельной

1

18

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Учет эл.энергии

1

20

Учет  исходной воды

1

21

Трубопроводы, теплоизоляция, крепления

1

22

Дымовая труба самонесущая, Н=12 м.

1

23

Комплект рабочей документации на котельную

1 компл.

24

Паспорт

1

Заказчик

ЗАО «Альянс-Лизинг» - независимая российская лизинговая компания, основанная в 2003. Филиальная сеть компании «Альянс-Лизинг» охватывает регионы европейской части территории Российской Федерации. Головной офис ЗАО «Альянс-Лизинг» находится в Санкт-Петербурге.

 «Альянс-Лизинг» - универсальная лизинговая компания, осуществляющая свою деятельность в четырех основных направлениях: лизинг легкового автотранспорта; лизинг грузового автотранспорта и спецтехники; лизинг оборудования; лизинг объектов недвижимости.
