ГлавнаяОбъекты → Отопление и горячее водоснабжение детского санатория

Отопление и горячее водоснабжение детского санатория

Назначение:отопление и ГВС
Место отгрузки:Ярославская область
Дата отгрузки:Октябрь 2013

Характеристики

Количество блоков

1

Мощность:

1,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х4х3,5 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,46 МВт

Дымовая труба

нет

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

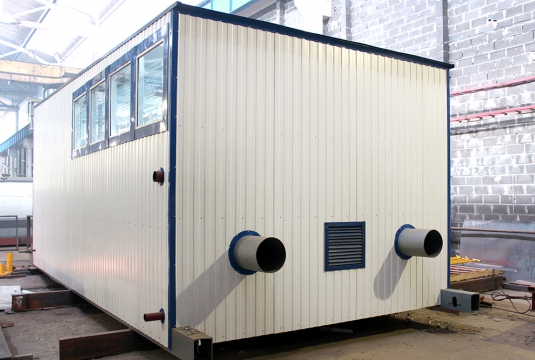

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 75» 750 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 58 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Насос контура ГВС, Q= 8 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Теплообменник контура ГВС, Q= 465 кВт

1

7

Комплект арматуры ГВС

1 компл.

8

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2

9

Бак запаса подпиточной воды V=1 м3

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

11

Газовая горелка P65 M.PR.S.RU.A.0.50, CIB UNIGAS, мощность 270-970 кВт, Италия.

2

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

20

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

21

Учет тепловой энергии на отопление и ГВС

1

22

Учет электроэнергии

1

23

Учет исходной воды

1







24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Пакет рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

Детский санаторий «Искра» круглогодичного действия расположен в живописном уголке Ярославской области, в экологически чистой лесной зоне на берегу реки Которосль, в 40 км от г. Ярославля.

Санаторное лечение и оздоровительный отдых; широкие возможности для проведения конференций, семинаров, олимпиад, различных спортивных мероприятий.
