ГлавнаяОбъекты → Паровая котельная на технологические нужды

Паровая котельная на технологические нужды

Назначение: Подача пара на технологические нужды
Место отгрузки: пос. Каменники, Ярославская область
Дата отгрузки: Май 2014

Характеристики

Количество блоков

3

Производит-ть

6 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9,6х3,4

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

Нет

Дымовая труба

ферменного типа с 2-мя индивидуальными теплоизолированными газоходами, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

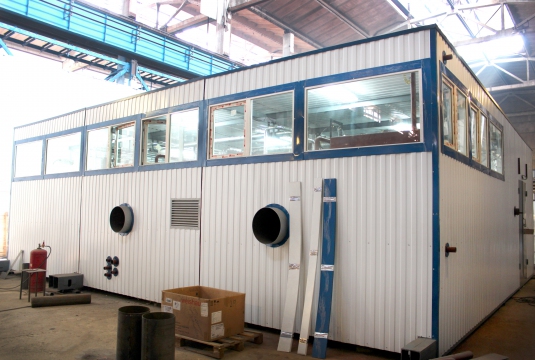

Блок-модуль технологического оборудования включая помещение оператора (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 10х9,6х3,4 м.

3

Паровая часть

2

Котел паровой SIXEN 3000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 3000 кг/час, рабочее давление до 12 бар, мощностью 2044 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

2

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

4

Датчик аварийного верхнего уровня

2

5

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Деаэратор

1

7

Линия возврата конденсата

1 компл.

8

Водоподготовительная установка (для паровых котлов).

Состав:

  • Фильтр сетчатый Dy 50 – 1 шт.
  • Комплекс пропорционального дозирования окислителя

АКВАФЛОУ DС SP6501 – 1 шт.

  • Гипохлорит натрия (25 кг) – 100 кг
  • Комплекс пропорционального дозирования  коагулянта

АКВАФЛОУ DС SP6501 – 1 шт.

  • Аква-аурат 18 (29 кг) – 58 кг.
  • Контактная ёмкость – 1 шт.
  • Автоматическая установка фильтрации и обезжелезивания 1-ой ступени АКВАФЛОУ FF 300/GA/S-28   - 2 шт.
  • Автоматическая установка сорбции 2-ой ступени

АКВАФЛОУ FF 300/C-28 – 2 шт.

  • Электромагнитный клапан 24B, Ду40, Н.О. – 4 шт.
  • Авт. установка умягчения 1-ой ступени

АКВАФЛОУ SF 325/2-95 – 1 шт.

  • Авт. установка умягчения 2-ой ступени

АКВАФЛОУ SF 175/2-95 – 1 шт.

  • Соль таблетированная для регенерации – 750 кг.
  • Комплекс пропорционального дозирования реагента

АКВАФЛОУ DC SP640hw06 – 1 шт.

  • Реагент ЭКОТРИТ В-15 (Канистра 25 л (20 кг)) – 1 шт.

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Горелка газовая R92А M.MD.S.RU.A.8.50, «CIBUNIGAS», Италия.

1

11

Горелка комбинированная газ / дизель НR92А MG.MD.S.RU.A.8.50, «CIBUNIGAS», Италия.

1

12

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

13

Линия подачи дизельного топлива

1 компл.

14

Бак запаса дизельного топлива V=15 м3 (наземный, одностенный), наружного исполнения

1

15

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

16

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

17

Вентилятор

2

18

Водяной калорифер

3

Электрооборудование

19

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

23

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

24

Комплекс коммерческого учета газа

1

25

Учет пара

1

26

Учет эл.энергии

1

27

Учет  исходной воды

1







28

Трубопроводы, теплоизоляция, крепления

1

29

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н= 15 м.

1

30

Комплект рабочей документации на котельную

1 компл.

31

Паспорт

1

Заказчик

ООО «Волгостройресурс» - волгоградская компания, которая специализируется на производстве и поставках железобетонных изделий.
