ГлавнаяОбъекты → Котельная на диатермическом масле для подогрева битума

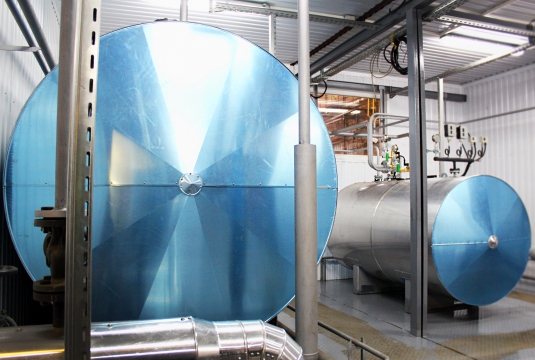

Котельная на диатермическом масле для подогрева битума

Назначение: Для подогрева битума
Место отгрузки: г. Санкт-Петербург
Дата отгрузки: Апрель 2014

Характеристики

Количество блоков

2

Мощность

1,4 МВт

Температурный график

-

Габариты (ДхШхВ)

10х6х3,2 м

Топливо основное

природный газ

Топливо резервное

диатермическое масло

ГВС

нет

Дымовая труба

стальная самонесущая, Н=12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х6х3,2 м.

2

Тепломеханическое оборудование

2

Нагреватель диатермического масла ODE/C 600 (Р = 700 кВт, Δ t = 20 oC) c опорной рамой, изоляцией, обшивкой из алюминиевого листа, плитой горелки и приборами КИПиА;

2 компл.

3

Система контроля температура и потока 600х2;



Насосная станция (127 м3/час, 60 мжс) с 2-я насосами, арматурой, приборами КИПиА, соединительными трубопроводами между 2-мя нагревателями, изоляцией и обшивкой из алюминиевого листа, смонтированная с опорами на отдельной раме и соединена по технологической и электрической части с нагревателями;

1 компл.

Шкаф управления системы с силовой частью, автоматикой и сигнализацией, коммутации с насосными станциями, расширительным баком, баком запаса масла и горелками;

1 компл.

Атмосферный вертикальный расширительный бак 1000 л. с изоляцией и обшивкой из алюминиевого листа, арматурой и контролем уровня и температуры;

1 компл.

Атмосферный горизонтальный бак запаса диатермического масла 4000 л. с опорами, изоляцией и обшивкой из алюминиевого листа, арматурой и контролем уровня и температуры;

1 компл.

Станция подпитки диатермического масла с 2-я насосами, арматурой, приборами КИПиА и соединительными трубопроводами смонтированная на отдельной раме;

1 компл.

4

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

5

Горелка комбинированная газ-дизель плавно-двухступенчатая «FBR», Италия модель K6/M TL +R. CE D2” –FS50, в комплекте с газовой рампой, реле минимального и максимального давления, блоком контроля герметичности клапанов. Давление газа на входе 37-200 мбар.

Комплект модуляционный для работы прогрессивной (плавно-двухступенчатой) горелки в модуляционном режиме  на котле (модулятор+ датчик температуры 0-400 С°)

2

6

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

7

Линия подачи дизельного топлива

1компл.

8

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

9

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

10

Водяной калорифер

1

11

Вентилятор вытяжной

1

Приборы КИПиА

12

Распределительный щит управления с элементами автоматики и управления

1

13

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

14

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

15

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

16

Поагрегатный учет расхода газа

2

17

Учет электроэнергии

1

18

Учет исходной воды

1







19

Дымовая труба стальная, Н=12 м.

1

20

Трубопроводы, теплоизоляция, крепления

1компл.

21

Пакет рабочей документации на котельную

1компл.

22

Паспорт

1

Заказчик

ООО «Берит Инвест Строй» с 2011 года ведёт свою деятельность в сфере торговли строительными материалами, строительства.
