ГлавнаяОбъекты → Блочно-модульная котельная для отопления и ГВС спортивного комплекса

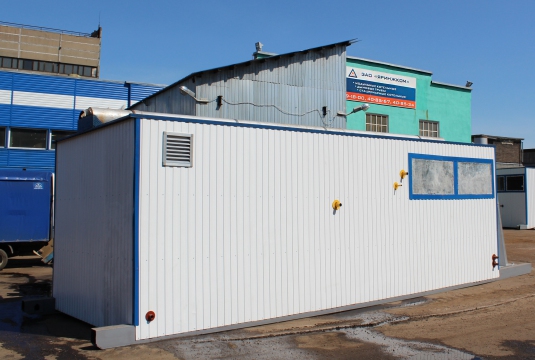

Блочно-модульная котельная для отопления и ГВС спортивного комплекса

Назначение:Отопление и ГВС
Место отгрузки:г. Москва
Дата отгрузки:Май 2014

Характеристики

Количество блоков

1

Мощность

0,54 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3,4х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

стальная самонесущая, Н=12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

1

 Тепломеханическое оборудование

2

Водогрейный котел «Vitoplex 200 SX2A» 270 кВт,  «VIESSMANN», Германия

2

3

Насос рециркуляции котла

2

4

Водоподготовительная установка

1

5

Насос сетевой с функцией частотного регулирования, G= 18,5 м3/ч.*, H=35 м.в.ст.*, WILO/Grundfoss

2 (1 резерв.)

6

Насос контура ГВС, G= 3 м3/ч.*, H=32 м.в.ст.*, WILO/Grundfoss

2 (1 резерв.)

7

Теплообменник контура ГВС пластинчатый «Этра», Q=80 кВт

2

8

Комплект арматуры ГВС

1компл.

9

Расширительный бак V=500 л.

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

11

Насос исходной воды, WILO/Grundfoss

2

 Оборудование подачи и сжигания топлива

12

Газовая горелка  NG350 M.PR.M.RU.A.7.25*, CIB UNIGAS, Италия.

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

 Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1компл.

 Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

 Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с передачей сигнала на центральный пункт наблюдения посредством ADSL канала / GSM канала

1компл.

21

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1компл.

 Узлы учета

22

Учет тепловой энергии на отопление и ГВС

1

23

Измерительно-вычислительный комплекс газа

1

24

Учет электроэнергии

1

25

Учет исходной воды

1







26

Дымовая труба стальная, Н=12 м.

2

27

Трубопроводы, теплоизоляция, крепления

1компл.

28

Пакет рабочей документации на котельную

1компл.

29

Паспорт

1

Заказчик

ОАО «ПМК Строитель» было основана в 1993 году. Компания активно ведёт деятельность в сфере строительства: возведение зданий, монтаж строительных конструкций, производство бетонных и железобетонных работ.
