ГлавнаяОбъекты → Блочно-модульная котельная для отопления торгового центра

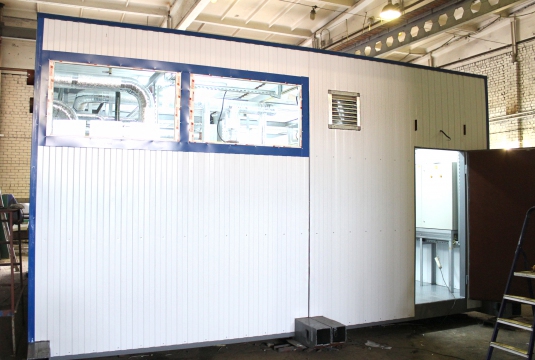

Блочно-модульная котельная для отопления торгового центра

Назначение: Отопление торгового центра
Место отгрузки: г. Киров
Дата отгрузки: Май 2014

Характеристики

Количество блоков

2

Мощность

1,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

7х6х3,2  м

Топливо основное

природный газ

Топливо резервное

Нет

ГВС

Нет

Дымовая труба

ферменного типа с 2-мя индивидуальными газоходами, Н=12 м

Паспорт котельной

Прилагается, 1 экз.

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями сэндвич-панелей).

Габариты котельной (ДхШхВ): 7х6х3,2 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 200 SX2A» 700 кВт,  «VIESSMANN», Германия

1



3

Стальной водогрейный котел «Vitoplex 200 SX2A» 900 кВт,  «VIESSMANN», Германия

1

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, Q= 56 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 46 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=0,8 МВт

2

8

Расширительный мембранный бак котла V=140 л., Reflex

2

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

11

Горелка газовая «P65 M.-PR.S.RU.A.7.40», CIB UNIGAS, Италия.

Давление газа – 32-360 мбар

1

12

Горелка газовая «P71 M.-PR.S.RU.A.7.40», CIB UNIGAS, Италия.

Давление газа – 40-360 мбар

1

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

2

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

22

Поагрегатный учет расхода газа

2

23

Учет электроэнергии

1

24

Учет исходной воды

1







25

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

1

26

Трубопроводы, теплоизоляция, крепления

1компл.

27

Пакет рабочей документации на котельную

1компл.

28

Паспорт



Заказчик

В соответствии с кодами ОКВЭД, указанными при регистрации, ООО «ТСК-43» осуществляет деятельность в сфере финансового посредничества.
