ГлавнаяОбъекты → Блочно-модульная котельная на СУГ

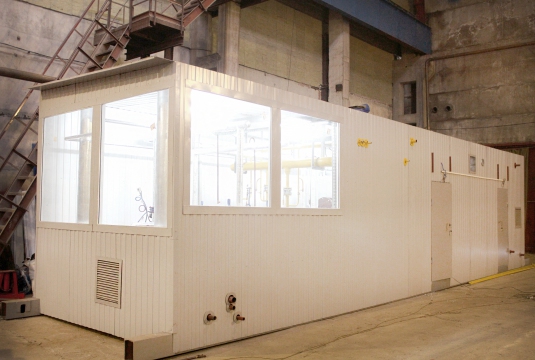

Блочно-модульная котельная на СУГ

Назначение: Отопление и ГВС
Место отгрузки: г. Электросталь, Московская область
Дата отгрузки: Январь 2014

Характеристики

Количество блоков

1

Мощность

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

13х3,4х3,46 м

Топливо основное

СУГ

Топливо резервное

Дизельное топливо

ГВС

0,2 МВт

Дымовая труба

стальная самонесущая, Н=6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, Sутепл.=100мм).

1

Тепломеханическое оборудование

2

Котел стальной водогрейный «REX40», мощность 400кВт, ,  «ICI CALDAIE», Италия

2

3

Водоподготовительная установка

1

4

Насос сетевого контура, Q = 27,5 м3/ч., H = 30 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Модуль приготовления горячей воды Q=20кВт, в составе:

  1. Нагреватель
  2. Насос рециркуляции
  3. Комплект автоматики

1 компл.

6

Емкость запаса горячей воды 400 литров

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

8

Горелка комбинированная СУГ/дизель, HP60 LG.PR.S.RU.A.8.32 «CIB UNIGAS» Италия

1

9

Горелка топливо СУГ, NG550 NG550 L.PR.S.RU.A.8.32 «CIB UNIGAS» Италия

1

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

11

Линия подачи дизельного топлива

1 компл.

12

Склад запаса дизельного топлива V=10м3

1

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

21

Учет электроэнергии

1

22

Счетчик газа ВК G25T V12

1

23

Учет жидкого топлива

1

24

Учет исходной воды

1







25

Дымовая труба Н=12м

2

26

Трубопроводы, теплоизоляция, крепления

1компл.

27

Пакет рабочей документации на котельную

1компл.

28

Паспорт

1

Заказчик

ООО «МПП ЭЛИТ» было основано в 2002 году. На сегодняшний день компания ведёт свою деятельность в сфере строительства и производит спектр работ по строительству новых объектов, возведению пристроек, реконструкции, модернизации, восстановлению и ремонту зданий.
