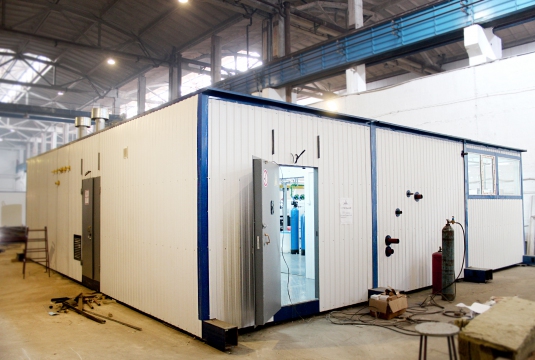

ГлавнаяОбъекты → Паровая котельная на производство
Назначение:Подача пара и ГВС
Место отгрузки:г. Валдай
Дата отгрузки:Апрель 2014

Характеристики

Количество блоков

3

Производительность

1,35 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9,6х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,4 МВт

Дымовая труба

ферменного типа с тремя индивидуальными газоходами, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Габариты котельной (ДхШхВ): 10х9,6х3,2 м.

3

Паровая часть

2

Котел паровой SIXEN 1000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 1000 кг/час, рабочее давление до 12 бар, мощностью 681 кВт, температура пара до 191 оС.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

1

3

Котел паровой SIXEN 350 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 350 кг/час, рабочее давление до 12 бар, мощностью 238 кВт, температура пара до 191 оС.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1   манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

1

4

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

5

Датчик аварийного верхнего уровня

2

6

Деаэратор

1

7

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Водоподготовительная установка (для паровых котлов).

Состав:

  • Фильтр сетчатый Ду 32 – 1 шт.
  • Автоматическая установка фильтрации и обезжелезивания

АКВАФЛОУ FF 70/AC-77 – 2 шт.

  • Электромагнитный клапан 24B, Ду25, Н.О. – 2 шт.
  • Автоматическая установка умягчения 1-ой ступени

АКВАФЛОУ SF 75/2-91 – 1 шт.

  • Автоматическая установка умягчения 2-ой ступени

АКВАФЛОУ SF 55-56SET – 1 шт.

  • Соль таблетированная для регенерации – 200 кг.
  • Комплекс пропорционального дозирования АКВАФЛОУ DС SP625hw06 – 1 шт.
  • Реагент ЭКОТРИТ B-15 – 20 кг.

1

9

Насос контура ГВС, Q= 1,1 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник контура ГВС пароводяной, Q=0,035 МВт

2

11

Комплект арматуры ГВС

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

13

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Водогрейная часть

14

Стальной водогрейный котел «REX 40» 400 кВт,  «ICI CALDAIE», Италия

1

15

Водоподготовительная установка

1 компл.

16

Насос сетевой, Q= 14 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

17

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

18

Горелка газовая с модуляционным режимом горения P65 M.MD.S.RU.A.8.40 «CIBUNIGAS», Италия.

1

19

Горелка газовая с модуляционным режимом горения NG350 M.MD.S.RU.A.8.32 «CIBUNIGAS», Италия.

1

20

Горелка газовая NG550 M.PR.S.RU.A.8.40 «CIBUNIGAS», Италия.

1

21

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

22

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

23

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

24

Вентилятор

2

25

Электроконвектор

3

Электрооборудование

26

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

27

Распределительный щит управления с элементами автоматики и управления

1

28

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

29

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1

30

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

31

Учет пара

1

32

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

33

Учет эл.энергии

1

34

Учет  исходной воды

1







35

Трубопроводы, теплоизоляция, крепления

1

36

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

1

37

Комплект рабочей документации на котельную

1 компл.

38

Паспорт

1

Заказчик
