ГлавнаяОбъекты → Блочно-модульная котельная для отопления административных и производственных зданий

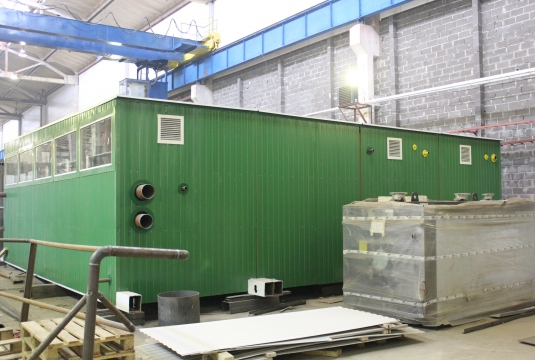

Блочно-модульная котельная для отопления административных и производственных зданий

Назначение:Отопление административных и производственных зданий
Место отгрузки:г. Ярославль
Дата отгрузки:Март 2014

Характеристики

Количество блоков

4

Мощность

3,592 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х12х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

Нет

Дымовая труба

ферменного типа с 3-мя индивидуальными газоходами, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШ): 9х12 м*.

Цвет панелей RAL: 9003 – крыша (белая), 6026 – стены (темно-зеленый)

4

Тепломеханическое оборудование

2

Водогрейный котел «GT 530-18» 974 кВт,  « De Dietrich »

1

3

Водогрейный котел «GT 530-24» 1309 кВт,  « De Dietrich »

2



Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, G = 124 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, G= 103 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=3,592 МВт

2 (1 резерв.)

8

Расширительный мембранный бак

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

11

Комбинированная горелка газ/диз. «GL 7/1-D 1” исп. ZD», Weishaupt, Германия

1

12

Горелка газовая «WM-G 20/2-A 1 1/2” исп. ZM», Weishaupt, Германия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Линия подачи дизельного топлива

1компл.

15

Расходный бак дизельного топлива V=1 м3

1

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

17

Силовой щит ВРУ (два ввода АВР), приборы автоматики

1компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

3

19

Вентилятор вытяжной

2

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с передачей сигнала на центральный пункт наблюдения посредством кабельного канала

1компл.

23

Погодное регулирование

1 компл.

24

Система пожаротушения порошковая, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

25

Счетчик газа с электронным корректором «Эльстер-электроника»

1

26

Поагрегатный учет расхода газа

3

27

Учет тепловой энергии на отопление

1

28

Учет электроэнергии «Меркурий RS485»

1

29

Учет исходной воды

1







30

Дымовая труба ферменного типа с 3-мя индивидуальными газоходами (раб. пов. – нерж. сталь / покровный слой – нерж .сталь), Н=15 м.

В комплекте:

  • конденсатоотводчики
  • световое ограждение
  • молниеотвод

1

31

Трубопроводы, теплоизоляция, крепления

1компл.

32

Пакет рабочей документации на котельную

1компл.

33

Паспорт

1

Заказчик

ЗАО "НПК ЯрЛИ" было основано в 1958 году.

Компания разрабатывает и производит лакокрасочные материалы различного назначения и занимается фундаментальными и прикладными исследованиями в области технологии лакокрасочных материалов и покрытий. Деятельность компании основывается на современных научных разработках, постоянных контактах с отечественными и зарубежными поставщиками сырья и производителями материалов.
