ГлавнаяОбъекты → Блочно-модульная котельная для отопления и ГВС жилого посёлка

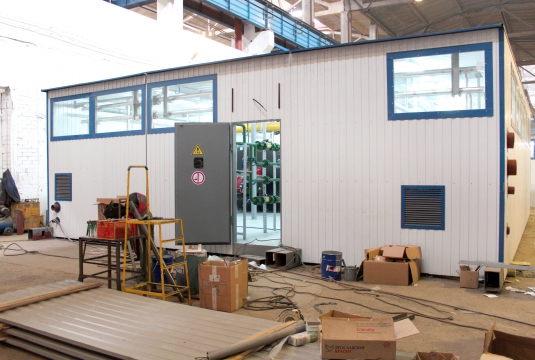

Блочно-модульная котельная для отопления и ГВС жилого посёлка

Назначение: Отопление и ГВС
Место отгрузки: Нижегородская область
Дата отгрузки: Май 2014

Характеристики

Количество блоков

3

Мощность

6,5МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11,0х9,0х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

1,5 МВт

Дымовая труба

ферменного типа с двумя индивидуальными теплоизолированными газоходами, Н= 8 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S= 100 мм). Габариты котельной ДхШхВ, (м): 11,0х9,0х3,4

3

Тепломеханическое оборудование

2

Котел стальной водогрейный «REX300», теплопроизводительность 3000 кВт,  «ICI CALDAIE», Италия

1

3

Котел стальной водогрейный «REX350», теплопроизводительность 3500 кВт,  «ICI CALDAIE», Италия

1

5

Бак расширительный котлового контура, Reflex

2

6

Водоподготовительная установка

1

7

Насос котлового контура, Q= 177,7 м3/ч., H = 20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Насос сетевого контура, Q= 172,0 м3/ч., H = 35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник пластинчатый контура ОВ, Q =2,0 МВт производство «Ридан»

2



Модуль расхода греющей среды

1

9

Насос контура ГВС, Q= 26,6 м3/ч., H = 35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник пластинчатый контура ГВС, Q =0,85 МВт производство «Ридан»

2

11

Арматура контура ГВС

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

13

Линия подпитки:

  • насос подпиточный (2шт.);
  • комплект арматуры;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива

12

Горелка газовая R93A M.-PR.S.RU.A.8.50, мощность 550-4100 кВт, CIB UNIGAS, Италия

1



Горелка газовая R512A M.-PR.S.RU.A.8.50, CIB UNIGAS, мощность 600-4500 кВт, Италия

1

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

2

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

24

Узел учета тепловой энергии

1 компл.







26

Поагрегатный учет газа RVG

2

27

Учет электроэнергии

1

28

Учет исходной воды

1







29

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, утепление – 50 мм, рабочая поверхность – нержавеющая сталь, Н= 8 м.

1

30

Трубопроводы, теплоизоляция, крепления

1 компл.

31

Пакет рабочей документации на котельную

1компл.

32

Паспорт

1

Заказчик

ЗАО Энергогазмонтаж занимается строительной деятельностью с 1999г. В деятельность компании входит: монтаж газопроводов, котлов, блочных котельных, печей, КИПиА, вспомогательного оборудования, пусконаладочные работы. Проектирование котельных установок и систем газоснабжения.
