ГлавнаяОбъекты → Угольная котельная для отопления детского сада

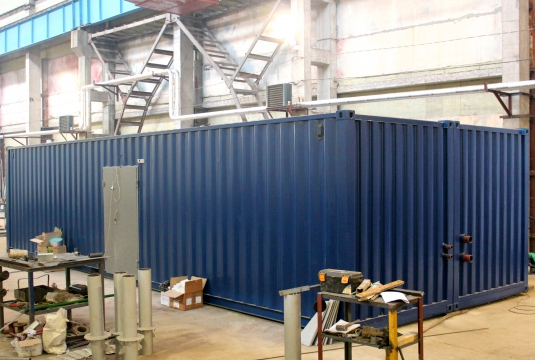

Угольная котельная для отопления детского сада

Назначение: Отопление и ГВС
Место отгрузки: пос. Карабашка, Свердловская область
Дата отгрузки: Февраль 2014

Характеристики

Количество блоков

2

Мощность

0,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х5х3,2 м

Топливо основное

уголь

Топливо резервное

дрова

ГВС

0,2 МВт

Дымовая труба

стальная самонесущая, Н=10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 9х5х3,2 м.

2

Тепломеханическое оборудование

2

Твердотопливный котел КВр ДВО-0,3  (0,3 МВт), Россия.

В комплекте:

  • блок котла;
  • ящик с ЗИП (краны шаровые, затворы дисковые);
  • вентилятор ВД;
  • КиП (манометры,термометры);
  • предохранительные клапана;
  • щит управления;

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 21 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос сетевой (летний режим), Q= 5 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос исходной воды, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

8

Трубопроводы, теплоизоляция, крепления

1компл.

Электрооборудование

9

Силовой щит ВРУ

1

Отопление и вентиляция котельного зала

10

Калорифер

1

11

Вентилятор вытяжной

1

Приборы КИПиА

12

Распределительный щит управления с элементами автоматики и управления

1компл.

13

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

14

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1компл.

Узлы учета

15

Учет тепла

1компл.

16

Учет исходной воды

1компл.

17

Учет электроэнергии

1компл.

Система дымоудаления

18

Дымосос

1

19

Труба дымовая стальная, Н=10 м.

1







20

Комплект рабочей документации на котельную

1

21

Паспорт

1
