ГлавнаяОбъекты → Паровая котельная на технологические нужды

Паровая котельная на технологические нужды

Тип объекта:Паровая котельная
Назначение:Подача пара на технологические нужды
Место отгрузки:г. Воронеж
Дата отгрузки:Февраль 2014

Характеристики

Количество блоков

2

Производит-ть

1,7 т пара / ч

Температурный график

-

Габариты (ДхШхВ)

10х6х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Габариты блок-модуля (ДхШхВ): 10х6х3,2 м.

2

Паровая часть

2

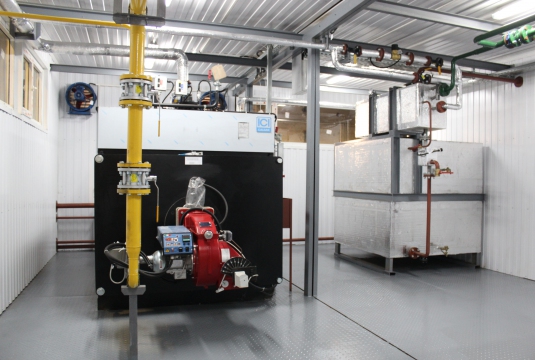

Котел паровой SIXEN 1700 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 1700 кг/час, рабочее давление до 12 бар, мощностью 1158 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

1

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

1

4

Датчик аварийного верхнего уровня

1

5

Деаэратор

1

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Горелка газовая R73A M.MD.S.RU.A.8.50 «CIBUNIGAS», Италия.

1

9

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

11

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

12

Вентилятор

1

13

Электроконвектор

1

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

17

Диспетчеризация котельной посредством GSM канала

1

18

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

20

Учет эл.энергии

1

21

Учет  исходной воды

1







22

Трубопроводы, теплоизоляция, крепления

1

23

Дымовая труба стальная, Н=15 м.

1

24

Комплект рабочей документации на котельную

1 компл.

25

Паспорт

1
