ГлавнаяОбъекты → Котельная для отопления спортивного комплекса

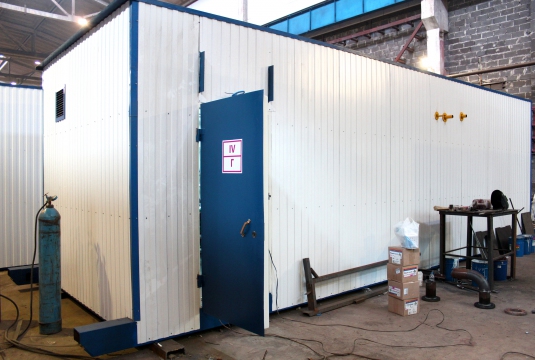

Котельная для отопления спортивного комплекса

Назначение: отопление и ГВС
Место отгрузки: г. Москва
Дата отгрузки: Февраль 2014

Характеристики

Количество блоков

1

Мощность

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6х3х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,2 МВт

Дымовая труба

стальная самонесущая, Н=8 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» 500 кВт, «VIESSMANN», Германия

2

3

Водоподготовительная установка

1

4

Насос сетевой, G = 35 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос рециркуляционный котловой, Германия/Дания (WILO/Grundfoss)

2

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Расширительный мембранный бак Reflex

1

8

Насос контура ГВС, G = 3 м3/ч.*, H=32 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Теплообменник контура ГВС пластинчатый «Ридан», Q=200 кВт

1

10

Комплект арматуры ГВС

1компл.

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

12

Горелка газ.  P60 M.-PR.S.RU.A.0.50, CIB UNIGAS, Италия.

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Дымовая труба стальная, Н = 8 м.

1

25

Трубопроводы, теплоизоляция, крепления

1компл.

26

Пакет рабочей документации на котельную

1компл.

27

Паспорт

1

Заказчик

Группа компаний "КАНТ" включает горнолыжный клуб, девять спортивных магазинов, самую крупную дилерскую сеть в стране, спортивную детско-юношескую школу "Нагорная", ресторан альпийской кухни "Шале", туристический департамент, спортивный фитнес клуб "КАНТ", пункт проката и сервис центр.
