ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления административных, бытовых и производственных помещений.
Место отгрузки:Московская область
Дата отгрузки:Февраль 2017

Характеристики

Количество блоков

4

Мощность

6 Мвт

Температурный график

 95° - 70° С

Габариты (ДхШхВ)

12 х 12,8 х 3,4 м

Топливо основное

Природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утеплитель 100 мм).

Общие габариты (Д х Ш х В): 12 х 12,8 х 3,4 м

4

Тепломеханическое оборудование



2

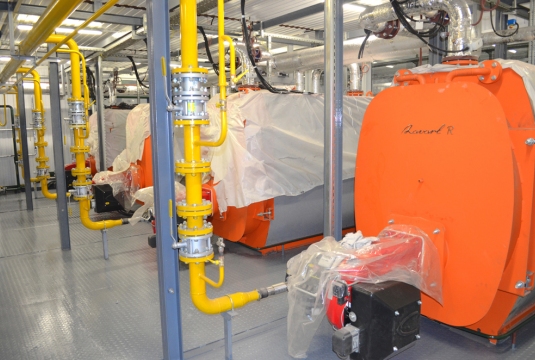

Стальной водогрейный котел «Lavart R», 1 500 кВт, Омский завод инновационных технологий, Россия

4

3

Расширительный мембранный бак котла, Reflex N,  V= 300 л., Германия

4

4

Водоподготовительная установка Аквафлоу, Россия

- емкость запаса химводоочищеной  воды V= 2 м3

1 компл.

5

Насос сетевой контура ОВ с функцией частотного регулирования, G = 104 м3/ч*, H = 40 м.в.ст.*, Wilo, Германия

3 (1 резерв.)

6

Насос котлового контура ОВ с функцией частотного регулирования, G= 86 м3/ч.*, H= 20  м.в.ст.*, Wilo, Германия

3 (1 резерв.)

7

Линия подпитки:

- насос подпиточный 2 (1 резерв.), Wilo, Германия

- автоматика

1 компл.

8

Теплообменник пластинчатый контура ОВ, Q = 4 000  кВт, Ридан, Россия

2

9

Комплект оборудования для «погодозависимого» регулирования:

- модуль регулирования расхода обратной сетевой воды;

- контроллер;

- датчики;

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



11

Горелка газовая прогрессивная CIB Unigas R75A M-MD, Италия

4

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

13

Сигнализаторы загазованности RGD по CO и CH4, «Sietron», Италия

1компл.

Линия редуцирования газа

14 Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв) 1компл.

Электрооборудование



15

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

6

17

Вентилятор вытяжной 5

Приборы КИПиА



18

Распределительный щит управления с элементами автоматики и управления

1 компл.

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения по средствам GSM канала

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Учет тепловой энергии (Коммерческий)

1 компл.
25 Поагрегатный (технологический) учет газа 4
26 Измерительно-вычислительный комплекс газа СГ-ЭКВЗ 1 компл.

27

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.
29

Паспорт

1
